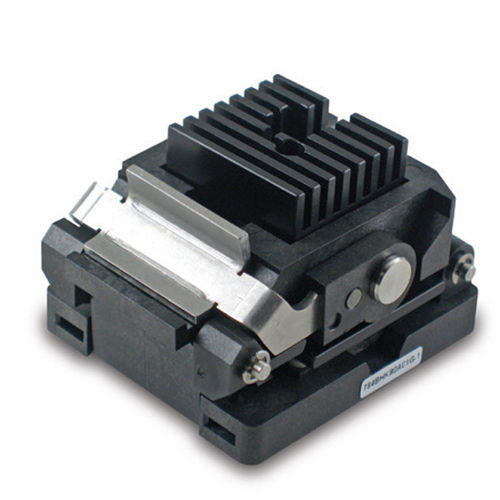

Zócalo de prueba de rodaje K Series H-Pin®

El zócalo de la serie K está diseñado para aplicar una presión plana y uniforme sobre el DUT con una palanca secundaria una vez cerrada la tapa. De este modo se garantiza que la platina no patine por la parte superior del dispositivo al cerrar la tapa, lo que podría marcar el dispositivo. Esto es especialmente importante para productos de troquel expuesto o aplicaciones de automoción en las que el aspecto forma parte de los criterios de aceptación de aprobado/no aprobado tras el ensayo. El accionamiento vertical de la palanca no aumenta la huella total del zócalo, lo que permite la mayor densidad de sitios poblados en la placa de incineración y, en algunos casos, reduce la huella total en comparación con otros zócalos de tapa bivalva. Otra ventaja añadida de la tapa de la serie K es el flujo de aire a través del zócalo debido al perfil más alto, que permite canales de aire más grandes para ayudar a mantener temperaturas precisas. Características y ventajas - Diseño probado en la industria, utillaje, moldeado y mecanizado propios, con montaje 100% automatizado. - Amplio catálogo de componentes, opciones configurables - El accionamiento de la tapa sin marcas contribuye a un mayor rendimiento. - Rendimiento eléctrico líder del mercado Opciones - Platina de presión vertical - Disipador térmico - Funciones de ventilación HAST - Control térmico integrado con calentador y sensor - Plano de asiento invertido - Espacio máximo para componentes bajo el DUT - sistemas de 2 ó 3 placas - Materiales de alta temperatura para aplicaciones de más de 200°C Tecnología H-Pin Este zócalo también utiliza la tecnología de contacto H-Pin, que proporciona amplias prestaciones de RF y excepcionales características de CC. El zócalo de la serie K cumple todos los requisitos: alta frecuencia, alta corriente, alta temperatura, baja inductancia y baja pérdida. Estas características contribuyen a reducir el coste de las pruebas.
