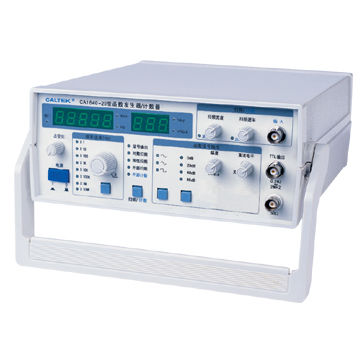

Generador de funciones CA1640-20

El CA1640-20 se diseña para funcionar en un radio de acción de frecuencia impresionante ancho de 0.2 hertzios a 20 megaciclos. Se equipa de la capacidad de manejar formas de onda diversas tales como cuadrado, seno, triángulo y pulso. Tiene una impedancia de la salida de 50 ?. Genera los voltajes de la salida que varían que abarcan gamas de 1mVp-p a 10Vp-p en 50 ?, de 1mVp-p a 20Vp-p en el 1M ?, de 50Vp-p y de 1Ap-p. Las salidas se generan en el modo arrebatador así como solo modo de la frecuencia. El dispositivo proporciona una simetría de el 20% a el 80% e incorpora un valor compensado de la C.C. en la gama de -5V a +5V. La impedancia de la salida de la TTL es 600 ?, mientras que las formas de onda de la TTL son tipo formas de onda del pulso. La salida de la TTL es ?0? <0.8V y ?1? >+3V. La unidad es 265x215x90 clasificado milímetro. Tiene una energía clasificada de 30 W y voltaje clasificado de 110 V en 60 hertzios. Su gama de temperaturas de funcionamiento es 0 a 40oC. El contador de la frecuencia facilita índices extremadamente bajos de la fluctuación de 0.5%, que puede ir hasta 1.5% en ciertas frecuencias. La tarifa de la distorsión de la forma de onda es el 90% para las ondas del seno. Es menos el de 5% en 10 kilociclos y 5Vp-p para las ondas cuadradas. la época de levantamiento para las ondas cuadradas es menos de 17 nS. Las salidas de la función alcanzadas son 1Vp-p a 10Vp-p en 0dB con tarifa de la exactitud del 10%; 0.1Vp-p a 1Vp-p en DB 20, con tarifas de la exactitud del 10%; 10mVp-p a 100mVp-p en DB 40, con índices de la exactitud de el 10% y 1mVp-p a 10mVp-p en DB 60, con tarifas de la exactitud del 10%.
