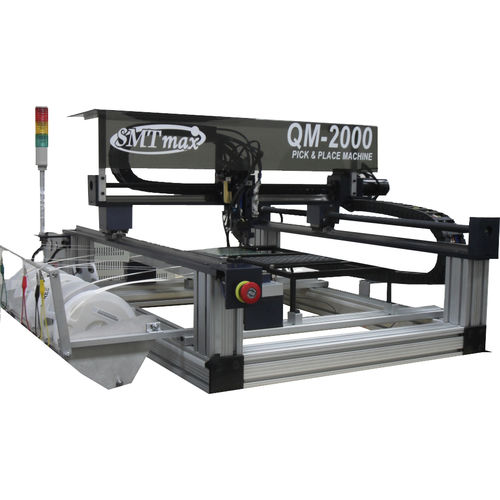

Máquina de inserción SMT QM2000

automáticacon sistema de alineación óptico

PICK & PLACE QM 2000 Especificaciones • Un servomotor en Y, en lugar de dos, supera el problema de desalineación; alimentadores accionados por aire. • 2000-3000 pph estimado (partes por hora). • Área de trabajo de 36″x 21″. • Colocación del estándar 0402 (actualización para piezas más pequeñas). • Sistema de enfoque automático de visión por computador para IC (SOP, QFP, BGA) y mejor colocación de piezas pequeñas. • Ángulos de rotación del eje Z y de rotación Theta totalmente programables. • Resolución de los ejes X y Y de 0.0005″, posicionamiento 0.001″, resolución rotacional de 0.045°. • Capacidad para 80 alimentadores estándar para QM2000. • Utiliza alimentadores ampliamente disponibles y fáciles de obtener. • Corrección automática de la posición de la tarjeta PCB con reconocimiento fiducial incluido. • Inspección automática visual del componente colocado. • Función de conversión de archivo CAD. • Función de soldadura selectiva integrada (adaptador de montaje de pistola de aire caliente opcional). • Software gráfico fácil de usar para una programación rápida. La programación se puede hacer con la cámara de video, en la pantalla de archivos gráficos de Gerber o archivo CAD. • Se requiere aire comprimido de 60 psi. • Peso neto de la QM2000: 82 Kg. • Dimensiones: 38″de ancho x 40″ de profundidad x 21″de alto. • HECHO EN EE.UU. • Personalización de la máquina disponible. Opciones y alimentadores • Computadora con Windows XP • Cámaras adicionales superiores (solo se pueden usar lentes fijas en la cámara de video para visión artificial. Se deben usar diferentes cámaras para piezas pequeñas y grandes para obtener mejores resultados.
