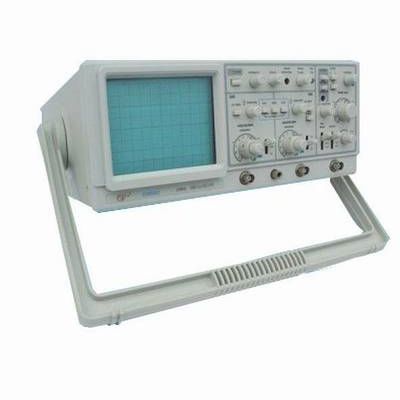

Osciloscopio analógico EM6560

de sobremesade 2 vías

Especificaciones: Dos canales de entrada de medición, un canal de trigonometría externo Sensibilidad y Precisión: 5mV-20V Ancho de banda: DC-60Mhz Tiempo de subida: 17.5ns Acoplamiento de entrada: AC,GND,DC Impedancia de entrada: 1M ohm/30pF Voltaje máximo de entrada: 400V (DC+AC pico) Modo vertical: CH1,CH2,DUAL(CHOP,ALT),ADD,CH2 CH1 Salida de señal: 25mV/div, 50 Ω, 20Hz-10MHz(-3dB) Desviación horizontal Base de tiempo: 0.1uS-0.2S/div Ampliación de barrido: 5 veces (velocidad de barrido máxima 20nS/div)Precisión: 3%, 5% a 10X veces Modo de disparo: Auto, Norm, TV-V, TV-H Fuente de disparo: Dos canales de trigonometría, trigonometría de pico Acoplamiento del gatillo: AC,DC Pendiente del gatillo: Bordes ascendentes y descendentes Impedancia de entrada del disparador externo: 1M Ω Sensibilidad: 20Hz-2MHz: 0.5 div 2MHz-20MHz: 1.5 div Señal de TV: 1 div Operación X-Y Entrada: Eje X: CH1 Eje Y: CH2 Ancho de banda: Eje X: DC-500KHz(-3dB) Diferencia de fase: < 3 grados Reloj de referencia: 1KHz 0.5Vp-p onda rectangular Otros: Fuente de alimentación: AC110V, 10% Consumo de energía: 45W Dimensiones: 316x132x410(mm)
