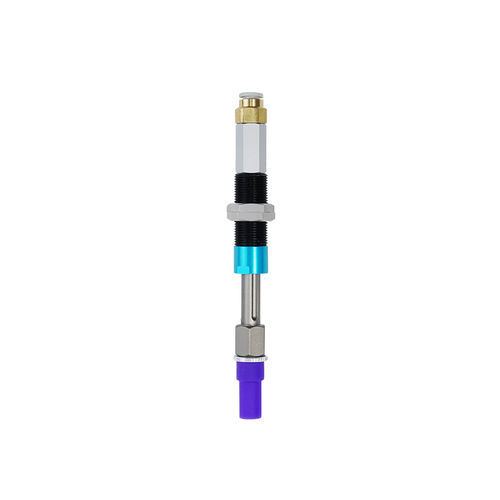

Pinza de soporte flexible ISC-SC6-P9E

de piezas para procesarpara herramientapara aparato de medición

La abrazadera de soporte interior tipo airbag ISC es una innovadora abrazadera flexible que imita la forma de autodefensa del pez globo y tiene un diseño biónico. Al llenar la bolsa de aire flexible con aire con cierta presión, se realiza la expansión y se completa el agarre de tipo soporte interno. Dado que la presión del aire de entrada se puede controlar con precisión, se puede controlar la fuerza de sujeción ejercida por el accesorio sobre la pieza de trabajo y la pieza de trabajo no se daña fácilmente. Parámetro de rendimiento Modelo ISC-SC6-P9E Altura total del módulo de airbag H 32.5 Diámetro de la superficie de contacto D 9 Diámetro estructural A 14 Diámetro de trabajo desde la altura inferior B 7.5 Altura efectiva de la superficie de contacto C 15 Altura de trabajo del módulo de airbag E 24.5 Longitud total N E+105 Usar rango de presión de aire/kPa 0-120 Límite de expansión diámetro exterior/mm 11.4 Carga última/g 350 Peso del accesorio/g 37 Usar modelo de varilla de metal VFNT 1421-G18 Tamaño del orificio de instalación/mm 14.5
