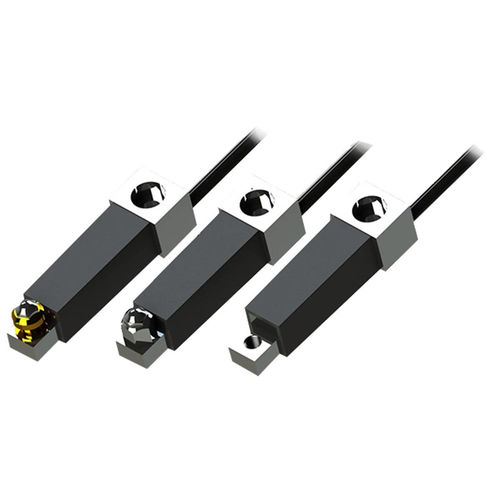

Palpador de medición DUSM series

compacto

DUSM – Mini Flexure •Rango de 0.5 mm de medición •Resolución mejor que 0.01μm •Repetibilidad mejor que 0.5 μm •Accionamiento por resorte •Sellado IP68 •Brazos de extension •Diseño robusto en paquete compacto El Flexure de Hoja Única en Miniatura es otra variante de los palpadores de contacto basadas en Flexures. Este Flexure miniatura de una sola hoja tiene un rango calibrado de 0 a 500 micras y ofrece la opción de montaje de puntas con configuraciones alternativas. El montaje del cuerpo del calibrador en la fixtura se logra mediante un solo tornillo M2.5. El montaje de la punta de contacto se realiza mediante la inserción con rosca integral M3, diseñada principalmente para extensiones de longitud, puntas OEM de contacto de longitud fija o para el adaptador de punta Solartron, que cuando se aplica con la punta exclusiva de Solartron permite un ajuste de altura de 1 mm. Las puntas OEM pueden ajustarse a cualquier opción, pero se recomienda que la altura se limite a un máximo de 6 mm por encima de la superficie superior del medidor, para evitar un daño significativo a la vida útil del medidor y la repetibilidad. El rango medio de ajuste es el punto de referencia para la calibración utilizando la punta estándar. Las extensiones de longitud se pueden aplicar a este estilo de calibrador, pero se deben usar con cuidado. Se recomienda una longitud máxima de 12 mm entre la punta y la rosca de montaje, pero esto depende de otras variables como el ángulo de aproximación de la altura de la punta y la deflexión de la medición; los extremos de estas condiciones reducirán significativamente la vida útil del medidor y degradarán gravemente la repetibilidad.
