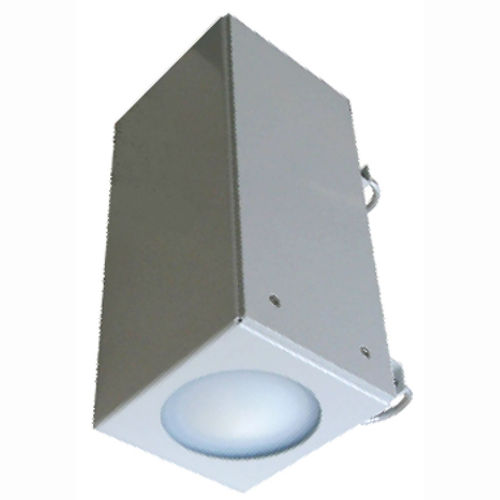

Sensor de nivel de microondas RL-15

para aguacon salida digital4-20 mA

El RL-15 / RL-35 es un dispositivo de medición de alta precisión para medir el nivel de agua superficial sin contacto directo con el medio. Características y ventajas - Sistema sin contacto y sin mantenimiento - Rango de medición 15 m resp. 35 m - Zona de supresión próxima: 0,5 m - Alta precisión: +/- 2 mm - Diseño compacto - Independiente de las influencias ambientales (por ejemplo, temperatura, viento) - Fácil integración en los sistemas existentes - Diseño antivandálico que no llama la atención Principio de medición El denominado procedimiento de impulsos envía un breve impulso de microondas a la superficie del agua. A continuación, el sensor permanece en reposo durante un breve periodo de tiempo. Durante este tiempo, el agua refleja los impulsos al sistema de evaluación integrado. El tiempo de funcionamiento de los impulsos corresponde directamente a la distancia hasta el nivel actual de la superficie del agua. DETALLES TÉCNICOS GENERAL Dimensiones 153 mm x 325 mm x 200 mm Alimentación 9,6 ... 36 VDC Frecuencia de medición 26 GHz (Banda K) Peso total 3 kg MEDICIÓN DE NIVEL Resolución 1 mm Precisión +/- 2 mm Zona de supresión próxima 0,5 m Tiempo de retención 60 s (tras el encendido) Tiempo de respuesta de paso < 3 s (tiempo después de un cambio repentino en la distancia medida a máx. 0,5 m)
