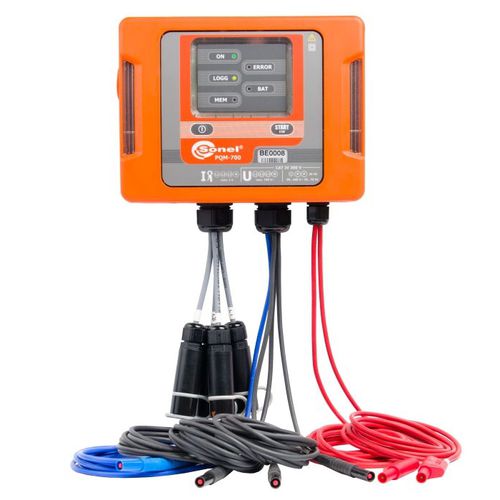

Analizador de vigilancia PQM-700

de procesode red eléctricapara central

El analizador de calidad eléctrica PQM-700 es un producto de alta tecnología que permite la medición universal, el análisis y el registro de los parámetros de las redes eléctricas de 50/60 Hz y la calidad de la energía eléctrica de acuerdo con la normativa europea EN 50160 y el Reglamento del Ministro de Economía del 4 de mayo de 2007 sobre las condiciones específicas de funcionamiento del sistema electroenergético. El analizador cumple plenamente con los requisitos de la norma EN 61000-4-30:2011 clase S. El analizador está equipado con 4 cables con enchufe tipo banana marcados como L1, L2, L3, N. El rango de tensiones medidas por los cuatro canales de medición es como máximo de ± 1150 V. Este rango se puede aumentar utilizando los transformadores adicionales externos de tensión. La corriente se mide mediante cuatro entradas de corriente introducidas en los cables cortos terminados con enchufes para pinzas. A ellos se pueden conectar las pinzas flexibles F-1(A), F-2(A), F-3(A) con el rango nominal de 3000 A (que sólo se diferencian por el diámetro de la bobina) y las pinzas rígidas C-4 (rango de 1000 A AC), C-5(A) (rango de 1000 A AC/DC), C-6(A) (rango de 10 A AC) y C-7(A) (rango de 100 A AC). Además, en caso de las corrientes, el rango nominal se puede cambiar mediante los transformadores adicionales, por ejemplo usando el transformador 1000:5 con la pinza C-6(A) se puede medir la corriente hasta 1000 A.
