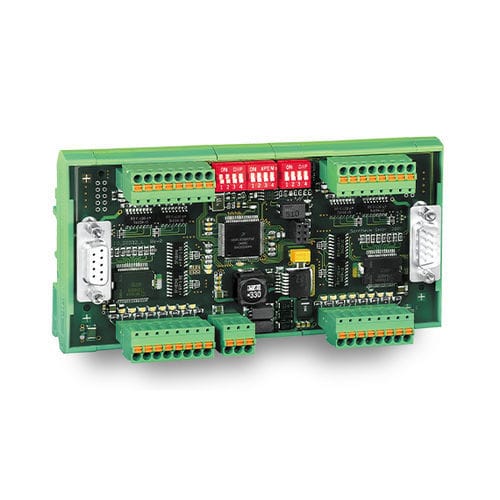

Módulo de E/S analógico DIO32-L

CANopenRS-485

El módulo impresiona por su diseño compacto y cómodo, que ofrece todas las interfaces, los LED y los interruptores necesarios en el panel frontal. Otra característica es el montaje en carril de sombrero integrado, que permite una fácil instalación y retirada. LEDs e interruptores La visualización de los estados actuales de las E/S se realiza a través de los LEDs integrados para cada E/S. La configuración de la dirección y la velocidad de transmisión del módulo se realiza de forma sencilla y segura mediante los interruptores DIP del módulo. De acuerdo con la definición de CiA, se puede configurar una velocidad en baudios de hasta 1 Mbit/s. Entradas y salidas Las entradas y salidas de 24 V están optoaisladas y a prueba de cortocircuitos, por lo que el DIO32-L es fiable y a prueba de fallos. El amplio rango de tensión de entrada, de 12 V CC a 30 V CC, abre un amplio abanico de aplicaciones para el módulo. Procesamiento de señales Además de las entradas y salidas, el DIO32-L cuenta con un potente microcontrolador que se encarga de la adquisición de los sensores, el control de los actuadores y el protocolo CAN. Además, los mecanismos de seguridad, como la protección, también están totalmente integrados en el Remote IO. La visualización de los estados actuales de la IO se realiza mediante LEDs integrados para cada IO. La configuración de la dirección del módulo y de la tasa de baudios se realiza de forma sencilla y segura a través de los interruptores DIP del módulo. De acuerdo con la definición de CiA, se puede configurar una velocidad en baudios de hasta 1 Mbit/s. Interfaz CAN La interfaz CAN integrada según CANopen (DS 301 y 401) permite un uso flexible en diferentes puntos y posiciones del proceso de producción. Está diseñada según la norma ISO 11898 y puede ser puenteada. De este modo, se pueden utilizar varios módulos en serie mediante un bucle de señales CAN.
