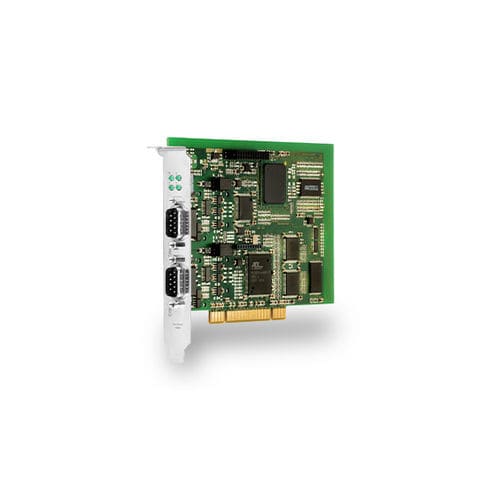

Tarjeta de interfaz PCI PowerCAN-PCI

CANRS-485industrial

Tarjeta de alto rendimiento para el acoplamiento al PC del bus CAN para el control y la regulación de la red CAN. Compatibilidad La tarjeta es un módulo PCI con dos interfaces CAN aisladas galvánicamente según la norma ISO 11898, totalmente compatible con la especificación PCI 2.2 y diseñada como tarjeta de acoplamiento al PC. Los controladores CAN utilizados proporcionan 15 objetos de mensaje cada uno y se basan en el estándar FullCAN. Microcontrolador Como potente microcontrolador se utiliza el Coldfire de Freescale. El controlador funciona en modo demultiplexado de 16 bits, lo que garantiza una conexión óptima con el controlador PCI. El cargador de arranque implementado facilita la carga del firmware. Dos controladores CAN "on-chip" realizan la conexión CAN en modo activo 2.0 B. Por defecto están instalados 8 MB de RAM y 2 MB de Flash. No es necesario aplicar una tensión de programación externa, ya que la Flash puede escribirse y borrarse con 5 V. El firmware se almacena en la Flash, que puede actualizarse a través del modo bootstrap del microcontrolador si es necesario. La placa tiene dos canales CAN aislados galvánicamente y dos controladores CAN 2.0 B activos, que también permiten el funcionamiento mixto con identificadores de 11 y 29 bits. La interfaz está diseñada según la norma ISO 11898. Al tratarse de una tarjeta de alto rendimiento, es posible, por supuesto, el funcionamiento con CAN High (1 Mbit/s) y también con CAN Low (125 Kbit/s). Detección de tramas de error Esta función opcional permite a la tarjeta enchufable realizar la depuración y el diagnóstico en una red CAN. Dispone de una lógica propia que detecta las tramas de error y las cuenta en una memoria interna. Esto permite detectar errores esporádicos, como la corrupción de mensajes por parte de una estación de la red.
