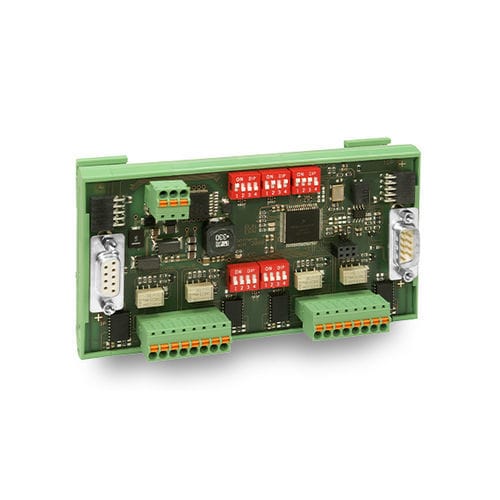

Módulo de E/S analógico TM-PT100/1000-L

CANopende 8 Ede red

TM-PT100/1000-L es un módulo para recopilar datos del sensor de temperatura de hasta 8 sensores. Todos los datos se recogen a partir de 4 (4-wire) o 8 sensores (de dos hilos). El usuario puede decidir entre PT100 y PT1000 y elegir de la medida lenta con 100ms y de la medida rápida con 10ms por el canal por ciclo. La serie ligera entera se ha diseñado con un foco en costes y mantener del ahorro un de alto nivel del funcionamiento. Todos los dispositivos tienen una cubierta abierta para la asamblea en un gabinete de control. Los interfaces, los LED y los interruptores están situados en el panel de delante para el cableado más conveniente. Una característica adicional es el carril integrado del sombrero superior TS35 para un montaje fácil y desmontar. Microcontrolador y Poder-interfaz Todos los datos del sensor son controlados por un microcontrolador de la ESTRELLA 12. El módulo se puede también utilizar para las tareas del control vía PWM/IO-interface que esté conectado con el regulador. El Poder-interfaz integrado se conforma a CANopen (DS301 y 401). Facilita un uso descentralizado en diversas posiciones en la red de la automatización. Fue hecho de acuerdo a ISO11898. LED e interruptores TM-PT100/1000-L utiliza algún LED para exhibir el estado de dispositivo. La configuración de la dirección tan bien como la velocidad se dirige fácilmente vía los interruptores DIP y puede extenderse hasta 1 MBit.
