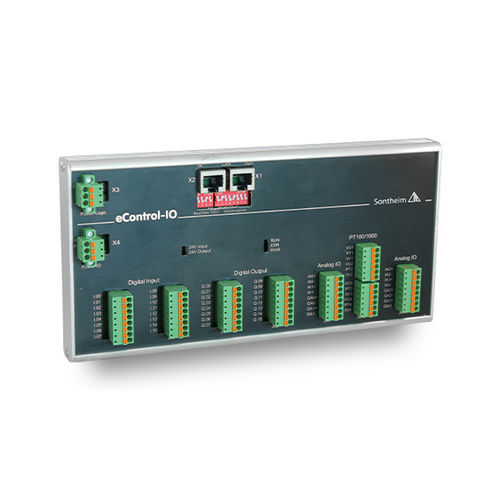

Módulo de E/S digital eControl-IO

analógicoRJ45para bus de campo

Módulo IO flexible con numerosas opciones de expansión. El complemento ideal para todos los controladores de la familia eControl Módulo maestro e interfaces CAN El módulo maestro constituye la base del módulo modular y es necesario en todas las constelaciones. Todo el sistema IO es controlado por un microcontrolador integrado. ya están integradas 16 salidas digitales, 16 entradas digitales, dos salidas analógicas y dos entradas analógicas. El módulo dispone de un indicador LED de estado para mostrar el estado y los estados de conmutación de las E/S digitales. Como interfaces para el intercambio de datos, el módulo dispone de dos tomas RJ45 para la interfaz CAN, lo que permite una conexión sencilla y rápida. La ID del módulo y la velocidad de transmisión del bus de campo CAN pueden ajustarse cómodamente mediante interruptores DIP. Máxima flexibilidad gracias a las opciones de ampliación individuales Se pueden conectar hasta seis módulos IO a través de una interfaz de ampliación según sea necesario. El diseño de los módulos respectivos puede seleccionarse según las necesidades. El direccionamiento de los módulos de ampliación se realiza automáticamente y el módulo maestro reconoce el módulo conectado y el direccionamiento. Actualmente, están disponibles como opciones de ampliación un módulo de motor, un módulo analógico, un módulo digital o un módulo de temperatura. Técnica de conexión robusta Las abrazaderas phoenix utilizadas garantizan una conexión sencilla y extremadamente robusta, que en combinación con la robusta carcasa de aluminio hace que el módulo sea muy resistente y seguro para el proceso.
