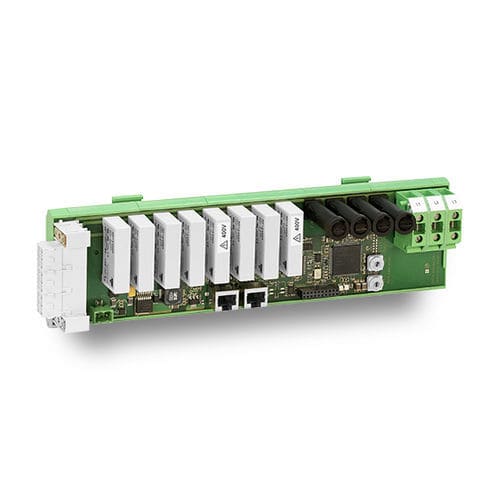

Módulo de relé de conmutación

de seguridadACpara montaje sobre riel DIN

Módulo de relés para controlar hasta ocho cartuchos de calefacción con 400 V El módulo de relé permite controlar ocho cartuchos de calefacción con 400 V. Está diseñado en la construcción abierta típica de la familia Light y convence por su muy buena relación calidad-precio. Gracias a sus tiempos de conversión extremadamente cortos para el procesamiento de señales y a su alta seguridad de proceso, este módulo también es ideal para el funcionamiento continuo en redes de máquinas complejas. Alimentación y relé La fase L1 sólo se conecta en bucle en el módulo de relé. Las otras dos fases L2 y L3 se utilizan para controlar las cargas. Además, en el módulo de relé está integrada una medición de corriente que permite una medición cíclica de la corriente de cada relé. La medición se divide en dos bloques de cuatro relés cada uno. El RP1 es un relé de estado sólido para montaje en placa de circuito impreso y dispone de tres tensiones de control reguladas para el control de los consumidores. Por lo tanto, la alta capacidad de corriente de choque y la inmunidad al ruido hacen que la conmutación de cargas de CA sea extremadamente segura. LEDs e interruptores Varios LED de estado permiten visualizar los diferentes modos de funcionamiento y los mensajes de advertencia de sus funciones de seguridad, como los telegramas de latidos. La configuración de la dirección y la velocidad de transmisión del módulo se puede realizar mediante interruptores HEX y puentes de soldadura. Procesamiento de señales El módulo cuenta con un potente microcontrolador ARM7 para controlar el relé y el protocolo CAN. Además, el heartbeat está integrado en el dispositivo. Interfaz CAN La interfaz CAN integrada está diseñada de acuerdo con las normas DS 301 y 401 para un uso flexible en diferentes lugares y tareas de la red de bus CAN. Todas las interfaces CAN de Sontheim cumplen la norma ISO 11898.
