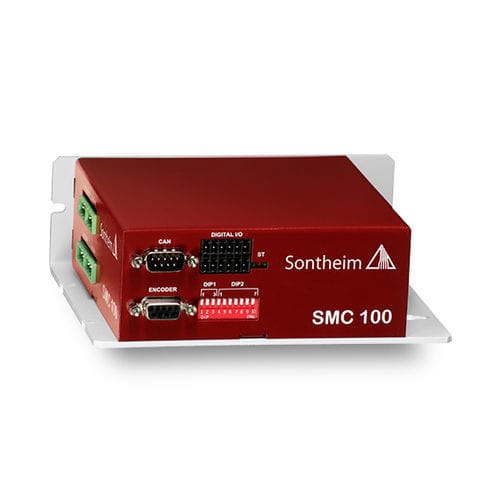

Control de accionamiento para motores paso a paso bipolares de dos fases
Carcasa
El módulo de aluminio es extremadamente compacto y ofrece la posibilidad de montaje en carril DIN. Todas las interfaces están disponibles de forma rápida y cómoda en el panel frontal. La dirección del módulo y la tasa de baudios también pueden ajustarse en poco tiempo mediante un interruptor DIP.
Motor paso a paso
El motor paso a paso controlado es controlado por corriente, se pueden controlar motores paso a paso de 24 V y 48 V de hasta 10 A cada uno. La corriente en cada fase se controla por separado. La corriente de reposo del motor paso a paso puede ajustarse al valor de la corriente nominal entre 0 y 100%.
Modos de funcionamiento
Los modos de funcionamiento disponibles son el paso completo ajustable, el medio paso y el funcionamiento de micropaso. El motor paso a paso dispone de una entrada de encoder incremental con una resolución de 16 bits.
La seguridad es una prioridad absoluta
La corriente límite es definible y es almacenada por el módulo como valor base, evitando así errores en el cálculo de la corriente. El SMC100 también tiene una función adicional de parada de emergencia que se activa si no hay comunicación con el bus.
Control de motores paso a paso bipolares de 2 fases
Corriente de fase de hasta 10 A
4 entradas y salidas aisladas galvánicamente
1× interfaz CAN según ISO 11898
Inteligencia propia para la autorregulación y la gestión de datos
Libre configuración y almacenamiento de datos de funcionamiento
Carcasa compacta con IP20 y montaje en carril de sombrero integrado
---
