Software de análisis CGM Defeaturing

de simulaciónde visualizaciónde CAD

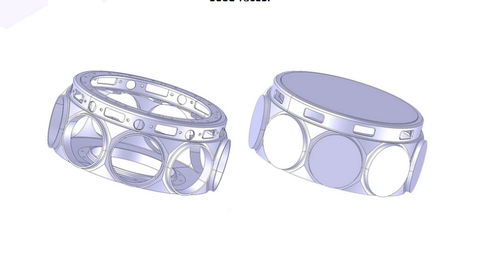

Identifique y elimine características como redondeos y orificios de modelos CAD para conseguir el nivel de detalle adecuado para la visualización, el diseño, la fabricación o la simulación. Las aplicaciones pueden utilizar el reconocimiento de rasgos junto con la eliminación de caras para crear flujos de trabajo de derrota inteligentes, como la eliminación de tipos de orificios específicos, incluidos los orificios avellanados, los orificios contrahundidos, los orificios pasantes, los orificios ciegos, etc. CGM Defeaturing ofrece automatización mediante la eliminación de orificios o filetes en un solo paso sin intervención del usuario; por ejemplo, la eliminación de todas las cadenas de filetes complejas en un modelo CAD sin selección manual de las caras iniciales. Simplificación para simulación CGM Defeaturing se puede personalizar filtrando por tamaño de orificio o filete; los detalles pequeños del modelo se pueden eliminar para reducir el tiempo del solucionador y se pueden conservar los detalles más grandes necesarios en el análisis Nivel de detalle en la visualización Las piezas CAD y los ensamblajes creados para la fabricación llevan más detalles de los necesarios para el renderizado en tiempo real, CGM Defeaturing reduce el teselado del modelo y mejora el rendimiento de la visualización Eliminación de filetes y agujeros CGM Defeaturing es compatible con los tipos de orificios estándar en sistemas CAD como SolidWorks, Catia, etc., pero también es robusto para escenarios complejos del mundo real. Al eliminar filetes, CGM Defeaturing preserva la calidad del modelo a través de algoritmos robustos de extensión de superficie que permiten modificaciones futuras como la aplicación de calados, chaflanes o ediciones directas. Modelador y CAD agnóstico CGM Defeaturing utiliza un algoritmo de reconocimiento geométrico y es compatible con CAD nativo y formatos que no tienen información de árbol de características como STEP, IGES, etc.
