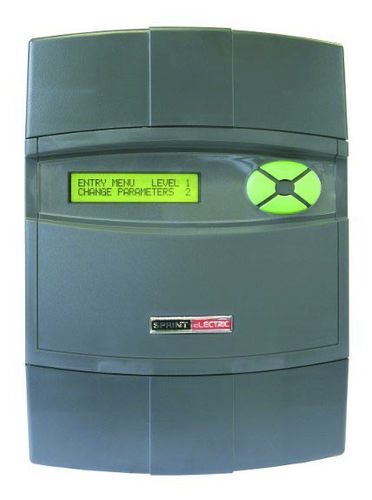

Variador DC de tiristor max. 690 VAC | PLXD

de motor

El PLXD se utiliza para controlar pilas de tiristores trifásicos externos para motores de corriente continua, y posee toda la funcionalidad de la gama PL/X. Está en el mismo paquete que los modelos PL/X 5 - 50. El PLXD proporciona impulsos de accionamiento de puerta para accionar transformadores de impulsos suministrados por el usuario con una corriente de impulsos primaria de hasta 1,5 Amp. Hay terminales para aceptar una señal de corriente de armadura aislada generada externamente, señal de campo, interruptor del sensor del disipador térmico y retroalimentación de voltaje de armadura de alto voltaje. La unidad también proporciona un suministro de +24v para los transformadores de pulsos de la unidad de control de la puerta que está protegido contra cortocircuitos. Las siguientes configuraciones de pila pueden ser manejadas por el PLXD: 1) Puente de 6 pulsos de 2 cuadrantes (6 tiristores), o 2 puentes en paralelo (12 tiristores) 2) 6 pulsos 4 Puente antiparalelo de regeneración de cuadrante (12 tiristores). Se pueden utilizar pilas adicionales en paralelo dentro de la capacidad de accionamiento de la cancela. Todos los terminales de control del cliente son de la variedad de terminales de tornillo enchufables. El PLXD se puede utilizar con hasta 690v AC en sus entradas de alimentación auxiliar trifásica (EL1/2/3). Las pilas externas pueden ser de voltajes más altos si es necesario. Las entradas de voltaje de armadura pueden monitorear hasta +/-1000 Voltios DC. Hay un puente de campo de motor integral con entradas de alimentación de CA monofásicas independientes (EF2/3) para controlar campos de hasta 32 amperios. El voltaje nominal de la entrada de alimentación del puente de campo interno es de 480v CA. Se han previsto medidas para proporcionar una señal de realimentación de campo externa y controlar
