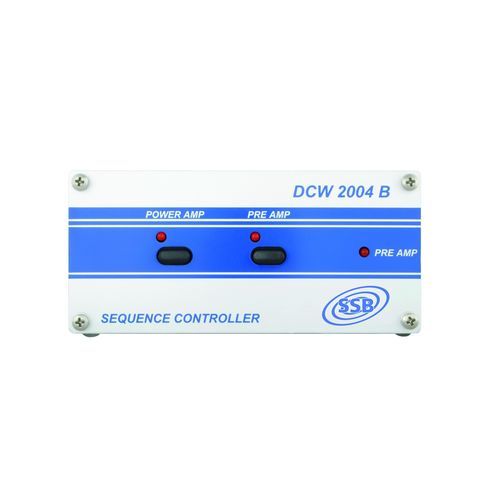

Amplificador sonoro DCW 2004 B

de audiode conmutaciónlineal

El Bias-T incl. Secuenciador, DCW 2004 B, permite un cómodo acoplamiento remoto de nuestros Preamplificadores MHP - R y SUPER - AMP a través del cable coaxial, así como para la conmutación conmutación retardada de amplificadores lineales HF. El funcionamiento secuencial del DCW 2004 B evita de forma fiable daños en el preamplificador que pueden causar los picos de HF durante la conmutación. Ofrece 3 salidas de conmutación en total, que tienen tiempos de retardo ascendentes. Por lo tanto, no sólo los amplificadores lineales, sino también otros dispositivos, como transvertidores, pueden conectarse con tiempos definidos. El DCW 2004 B está diseñado para los amplificadores de las series MHP - R y SP. La entrada de conmutación PTT del DCW 2004 B acepta un circuito contra masa o contra + 5 ... 12 V. El preamplificador y el amplificador lineal (si se utiliza) pueden conectarse o desconectarse según sea necesario. La sección HF del DCW 2004 B ofrece una pérdida de inserción muy baja y un alto factor de apantallamiento blindaje. El control del PTT del transceptor debe realizarse en modos de operación analógicos (SSB, CW FM) desde la conexión 6 del secuenciador del DCW 2004 B. A continuación, debe controlar el PTT con un interruptor de pedal. O debe cortar la línea PTT del micrófono. Cuando utilice el programa WSJT-X, la toma de salida PTT del transceptor debe estar conectada a la conexión 3 del secuenciador DCW 2004 B. ¡Ajuste el retardo de TX a 0,5 seg en el programa en Ajustes → Avanzado!
