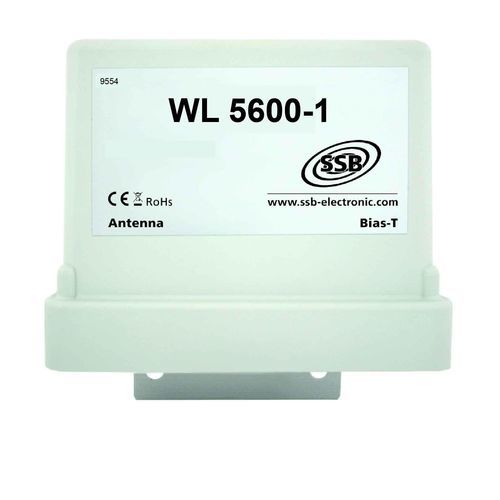

Amplificador de potencia WL 5600-1

de tensiónpor transmisión

El WL 5600-1 ofrece una potencia de salida de 1 W (onda continua) con una ganancia de transmisión de 27 dB. En recepción se consigue una ganancia de 22 dB. El rango de frecuencias abarca toda la gama WLAN de 5 GHz (5,180 GHz - 5,825 GHz). La unidad se entrega en una carcasa de mástil. TRX y ANT están equipados con conectores hembra de tipo N. No hay entrada independiente para la tensión de alimentación. La alimentación puede realizarse a través de un interruptor remoto, por ejemplo, DCC 2,4 - 5,6 GHz (incluido en la entrega). El interruptor remoto se conecta a la entrada TRX y requiere 12V - 14V. El router se conecta antes del conmutador remoto. La antena se conecta a la entrada de antena. El WL5600-1 está equipado con un conmutador automático de transmisión / recepción. Si la entrada TRX está sin alimentación, el aparato está en modo de recepción. Para conmutar a transmisión de forma segura, la entrada debe tener una potencia de al menos -10 dBm. También hay que tener en cuenta que la potencia máxima de entrada en TRX no debe superar los 6 dBm. Los efectos de saturación de los amplificadores receptores comienzan a partir de -10dBm. Esta potencia no debe superarse, ya que, de lo contrario, la rada de datos puede caer.
