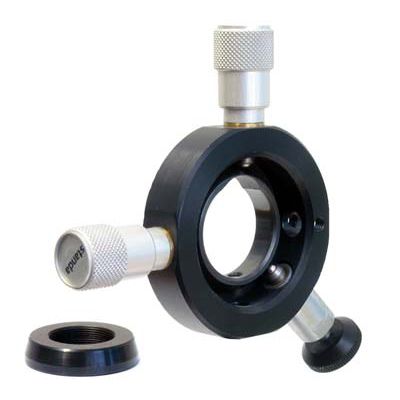

Posicionador manual 5ZYP series

lineal3 ejesanalógico

El posicionador Y-Z para objetivos 5ZYP son soportes compactos diseñados para posicionar con precisión los componentes ópticos en el plano ortogonal al eje óptico. Ideal para objetivos de microscopio, agujeros de alfiler montados, mandriles de fibra óptica y láseres de diodos. Los soportes proporcionan un desplazamiento de 5 mm con una sensibilidad de 2 µm. Para el posicionamiento se utilizan dos tornillos de ajuste Standa. Se pueden sustituir por cualquier tornillo o micrómetro con rosca de montaje M10x1. La etapa viene con tornillo 9S65M como estándar. No es necesario que especifique este tornillo en su pedido. Si pide la etapa con tornillos alternativos, por favor, especifíquelo en orden, añadiendo el nombre del código de tornillo al código de etapa. Consulte la sección "Tornillos de ajuste fino" para ver los tornillos y sus códigos. Dos formas de fijar el 5ZYP: por un agujero M6; en un cono de conexión 3CC4, 3CC6 por un agujero de Ø7. Material: aluminio anodizado negro.
