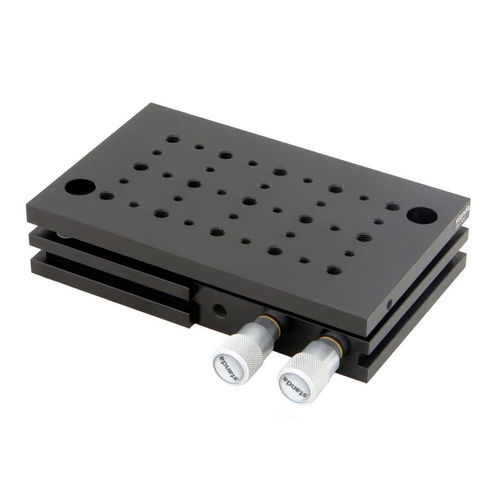

Posicionador manual 6TP116 series

linealmultiejeanalógico

La plataforma Multi-Axis 6TP116 de la inclinación proporciona el ajuste angular sobre con dos ejes - inclinación y rotación del en-plano. La plataforma del montaje es rotada alrededor de punto cinemático del pivote por dos micrómetros. El hacia fuera-de-plano que inclina la gama es ±2° y la gama de la rotación del en-plano es ±2.5°. Dos tornillos de los micrómetros están situados de lado a lado para un uso práctico. Los movimientos del ajuste no están calibrados, y se desacoplan. La plataforma del montaje tiene una rejilla de 25 milímetros de los agujeros golpeados ligeramente M6 y M4. Dos agujeros de separación Ø6.2 se proporcionan en la base de la unidad. Esto permite para unir 6TP116 a las tablas y a los tableros para cortar el pan. También usted puede afianzar la base con abrazadera de la unidad por la abrazadera 3TC5, esta manera de la tabla de STANDA que usted puede orientar la unidad en la tabla en cualquier dirección. La plataforma de la inclinación se hace del aluminio anodizado negro.
