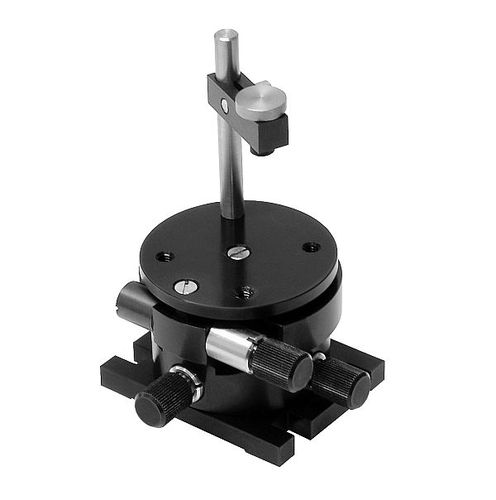

Platina de posicionamiento de inclinación 6PT110 series

rotativa1 eje

La etapa 6PT110 de la inclinación/de la rotación proporciona dos ajustes independientes de la inclinación dentro de la gama de ±5° y del ajuste de la rotación del en-plano de ±5°. Los tornillos de la precisión proporcionan la resolución de 9 arcos segundo en la rotación y ambos inclinan los planos (tornillos de ajuste M6×0.25, 3 PC.). La abrazadera del montaje con una perilla por resorte de la retirada permite la inserción y el retiro fáciles de componentes ópticos hasta 39 milímetros de altura y 30×30 milímetro en cuadrado. La etapa se ata a las tablas a través de los agujeros de separación en su base. Los elementos principales de la tabla se acaban con aliuminium anodizado negro.
