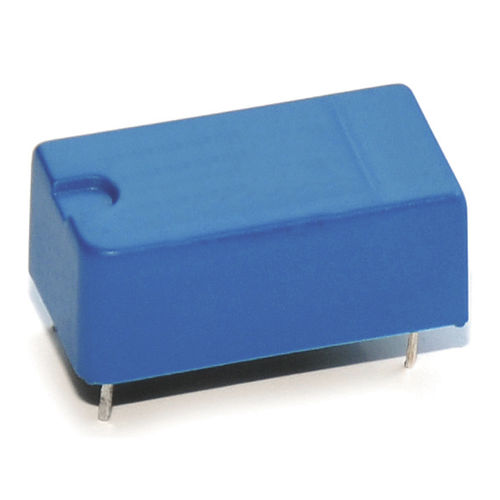

Optoacoplador 535 Series

Optoacopladores de la serie 535 para la separación galvánica de circuitos de seguridad intrínseca (EXi), Tensión de aislamiento min. 4 kVDC, CTR min. 3.0, corte 2kHZ, certificado ATEX & IECEx (18 ATEX 0017 U, KIWA 18.009 U). Resistencia de aislamiento de entrada/salida hasta 10^13 Ω. Distancia entre la entrada y la salida para los más altos requisitos de seguridad hasta 14,5 mm. Separación galvánica y menor capacidad de acoplamiento entre el circuito de entrada y el de salida. Es posible la transferencia de señales analógicas y digitales. Tiempos de retardo de salida menores en comparación con los relés. Larga vida útil debido al desgaste no mecánico. Los campos magnéticos no afectan al funcionamiento. Un fotodiodo permite tiempos de ciclo muy cortos. Capaz de invertir la señal de salida durante la transferencia. Especificaciones Voltaje de aislamiento Entrada/Salida Min. (V DC) 4000 Relación de transferencia de corriente lc/lf (lf = 10mA) Min. 3 Tiempo de encendido/apagado(µseg) 19.5/212 Tensión del Colector-Emisor (V DC) Max. 32 Distancia de arrastre, E/S de la vía aérea Mín. (mm) 14.5 Temperatura ambiente °C -40 a 85 Aplicaciones Cualquier fábrica que requiera ambientes de alto aislamiento y sin arcadas, plantas de procesamiento de gases inflamables, plantas de procesamiento médico donde la ESD pueda ser un problema real, operaciones mineras
