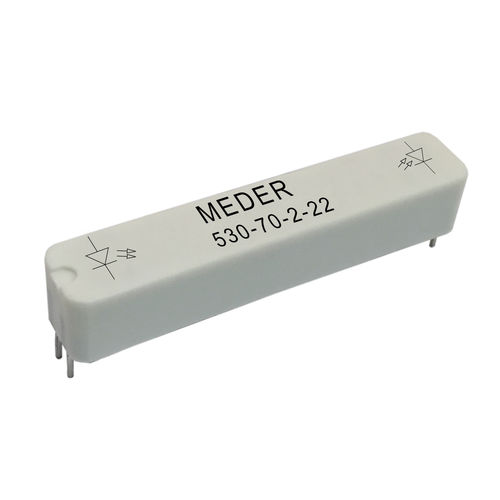

Optoacoplador 530-70 Series

Optoacopladores de la serie 530-70 para la separación galvánica de los circuitos de seguridad intrínseca, tensión de aislamiento mín. 22kVDC, CTR mín. 0,8%, corte 100kHZ. Resistencia de aislamiento de entrada/salida hasta 10^12 Ω. Distancia entre la entrada y la salida para los más altos requisitos de seguridad min. 39mm. Separación galvánica y menor capacidad de acoplamiento entre el circuito de entrada y el de salida. Es posible la transferencia de señales analógicas y digitales. Tiempos de retardo de salida menores en comparación con los relés. Larga vida útil debido al desgaste no mecánico. Los campos magnéticos no afectan al funcionamiento. Un fotodiodo permite tiempos de ciclo muy cortos. Capaz de invertir la señal de salida durante la transferencia. Especificaciones Voltaje de aislamiento Entrada/Salida Min. (VDC)22,000 Relación de transferencia de corriente lc/lf (lf = 10mA) Mínimo 0,8% Frecuencia de corte100kHz Tiempo de encendido/apagado(µseg)5.5 / 4.2 Tensión del colector-emisor (VDC) Max.32 Distancia de arrastre, E/S de la vía aérea Mín. (mm)39 Temperatura ambiente °C-40 - 85 Aplicaciones Cualquier fábrica que requiera ambientes de alto aislamiento y sin arcadas, plantas de procesamiento de gases inflamables, plantas de procesamiento médico donde la ESD pueda ser un problema real, operaciones mineras
