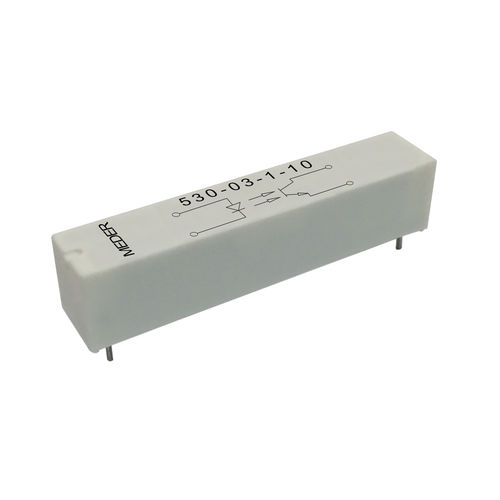

Optoacoplador 530-03 Series

Optoacopladores de la serie 530-03 para la separación galvánica de circuitos de seguridad intrínseca, tensión de aislamiento hasta 20 kVDC, CTR mín. 0,5 (50%), corte 50 kHZ. Resistencia de aislamiento de entrada/salida hasta 10^12 Ω. Distancia entre la entrada y la salida para los más altos requisitos de seguridad min. 34mm. Separación galvánica y menor capacidad de acoplamiento entre el circuito de entrada y el de salida. Es posible la transferencia de señales analógicas y digitales. Tiempos de retardo de salida menores en comparación con los relés. Larga vida útil debido al desgaste no mecánico. Los campos magnéticos no afectan al funcionamiento. Un fotodiodo permite tiempos de ciclo muy cortos. Capaz de invertir la señal de salida durante la transferencia. Especificaciones Tensión de aislamiento Entrada/Salida hasta (VDC) 20.000 Relación de transferencia de corriente lc/lf (lf = 10mA) Min. 0.5 Frecuencia de corte 50 kHz Tiempo de encendido/apagado(µseg) 5.5 / 4.2 Voltaje del Colector-Emisor (VDC) Max. 32 Distancia de arrastre, E/S de la vía aérea Mín. (mm) 34 Temperatura ambiente °C -40 - 85 Aplicaciones Cualquier fábrica que requiera ambientes de alto aislamiento y sin arcadas, plantas de procesamiento de gases inflamables, plantas de procesamiento médico donde la ESD pueda ser un problema real, operaciones mineras
