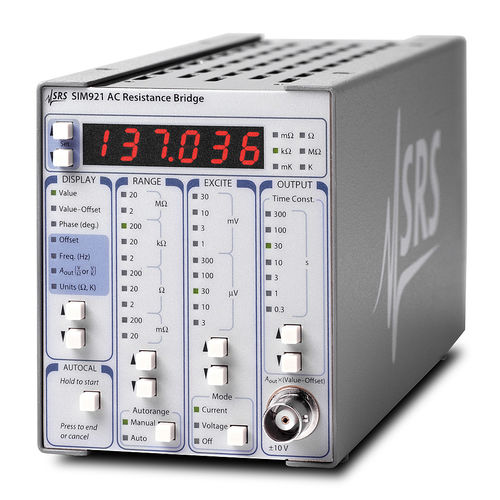

Óhmetro digital SIM921

de sobremesa4 hilos

El SIM921 AC Resistance Bridge es un instrumento de precisión y bajo ruido diseñado para aplicaciones de termometría criogénica. Con una potencia de excitación inferior a 100 aW, los termistores y otras muestras resistivas pueden medirse a temperaturas inferiores a 50 mK con errores de autocalentamiento insignificantes. Medición de la resistencia El SIM921 mide la resistencia utilizando un circuito de cuatro hilos, lo que elimina el efecto directo de la resistencia del cable en el resultado. Los EMF térmicos y las desviaciones del amplificador se evitan utilizando una fuente de corriente de excitación de CA. La frecuencia de excitación puede ajustarse de 2 Hz a 60 Hz, desde el panel frontal o a través de la interfaz del ordenador. Esta flexibilidad permite al usuario operar a un subarmónico síncrono de la frecuencia de la línea eléctrica (como 15 Hz/12,5 Hz) o a alguna frecuencia inconmensurable, en función de los requisitos. Se pueden utilizar varios SIM921 a diferentes frecuencias en el mismo montaje experimental sin riesgo de diafonía dentro de la banda. Además, para mediciones de impedancias muy altas, la frecuencia variable permite sondear cualquier efecto capacitivo en el resultado de la resistencia. Las excitaciones son sinusoidales, lo que elimina el contenido armónico de alta frecuencia asociado a las excitaciones de onda cuadrada. La determinación real de la resistencia se consigue de forma ratiométrica, haciendo pasar la corriente de excitación seleccionada tanto a través de una resistencia de referencia interna de alta estabilidad como del dispositivo del usuario que se está midiendo. Para una mayor precisión, se dispone de una autocalibración interna para calibrar los dos brazos de la lectura de relación.
