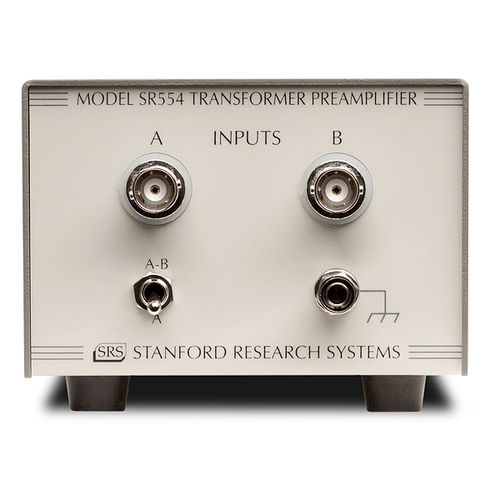

Preamplificador de tensión SR554

benchtopde bajo ruido

El SR554 es un preamplificador de bajo ruido acoplado a transformador optimizado para impedancias de fuente entre 0,05 Ω y 1 kΩ. Con un ruido de entrada de sólo 0,1 nV/√Hz, el SR554 puede utilizarse en una amplia gama de aplicaciones de bajo ruido. Es el preamplificador ideal para aplicaciones de detección síncrona a baja temperatura en las que el aislamiento entre la muestra experimental y el amplificador lock-in es crítico. El SR554 es un preamplificador de bajo ruido acoplado a transformador optimizado para impedancias de fuente entre 0,05 Ω y 1 kΩ. Con un ruido de entrada de sólo 0,1 nV/√Hz, el SR554 puede utilizarse en una amplia gama de aplicaciones de bajo ruido. Es el preamplificador ideal para aplicaciones de detección síncrona a baja temperatura en las que el aislamiento entre la muestra experimental y el amplificador lock-in es crítico. El SR554 puede funcionar en uno de dos modos. En el modo "puenteado", el instrumento es simplemente un transformador pasivo con una relación de vueltas de 100, proporcionando una ganancia de tensión global de 100. En el modo "no puenteado", se añade un amplificador adicional con una ganancia de 5 que aumenta la ganancia a 500 y proporciona una salida de baja impedancia (<1 Ω). En el modo "bypassed", el SR554 no requiere alimentación externa. Cuando se utiliza el amplificador de salida, se debe suministrar ±20 VCC. El conector del preamplificador de los bloqueos SRS puede utilizarse para alimentar el SR554.
