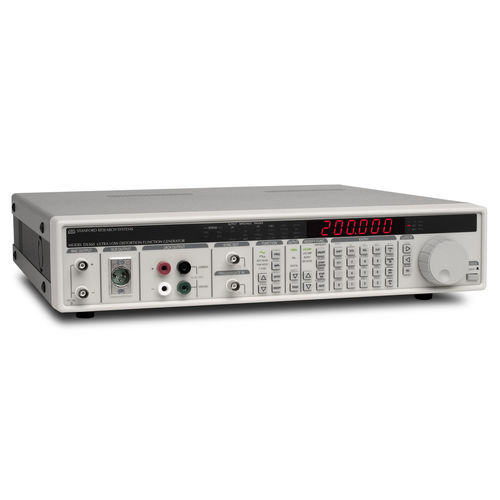

Generador de funciones DS360

de formas de onda arbitrarias

Las prestaciones de una fuente analógica de baja distorsión y la precisión de la síntesis digital directa (DDS) se combinan en el DS360. Con una distorsión armónica total (THD) inferior al 0,001 %, una precisión de frecuencia de 25 ppm y una amplia gama de funciones que incluyen barridos y ráfagas, la DS360 es la fuente ideal para aplicaciones de audiofrecuencia. Distorsión ultrabaja A diferencia de los osciladores RC convencionales, el DS360 utiliza el procesamiento digital de señales y un convertidor D/A de precisión de 20 bits para proporcionar una distorsión superior a -100 dB en el rango de audiofrecuencia. Con su arquitectura DDS, el DS360 tiene las características y la flexibilidad de un generador de funciones sintetizado contemporáneo. El cuidadoso apantallamiento y la disposición de la placa mantienen el ruido de salida al mínimo, lo que convierte al DS360 en el instrumento preferido para la investigación y el desarrollo de audio, la fabricación y las pruebas automatizadas. Estabilidad de frecuencia Las fuentes analógicas de baja distorsión tienen unas especificaciones de THD impresionantes, pero adolecen de una precisión y resolución de frecuencia deficientes. El DS360 ofrece una precisión de frecuencia del 0,0025 % en toda su gama de frecuencias. Tiene una resolución de frecuencia de 6 dígitos de 1 mHz a 200 kHz, y una estabilidad de frecuencia constante de 25 ppm. Puede marcar 123.456 Hz desde el panel frontal y hacer que signifique algo Formas de onda El DS360 genera ondas sinusoidales y cuadradas limpias, así como una señal de dos tonos para pruebas IMD. La señal de dos tonos se define como dos ondas sinusoidales, o una onda sinusoidal y una onda cuadrada. Tanto la frecuencia como la amplitud se ajustan de forma independiente para las dos ondas, lo que permite generar formatos de dos tonos estándar como SMPTE, DIM y CCIF.
