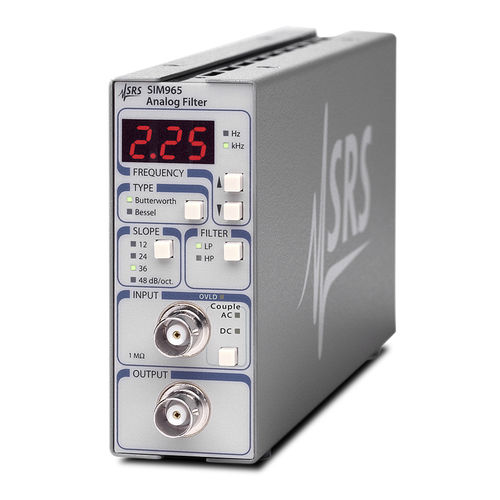

Filtro electrónico paso alto SIM965

paso bajopasivo

Límites superior e inferior ajustables (±10 V) resolución de 10 mV ancho de banda de 1 MHz Salidas TTL para detección de límites Alta velocidad de giro El filtro analógico SIM965 es ideal para aplicaciones de acondicionamiento de señal en las que se necesitan filtros de Bessel o Butterworth. Los filtros de Bessel ofrecen una respuesta de paso limpia (sobreimpulso insignificante) y una respuesta de fase lineal, mientras que los filtros de Butterworth proporcionan una excelente planitud de banda de paso con cierto sobreimpulso. El filtro pasaaltos o pasabajos se selecciona desde el panel frontal. Las frecuencias de corte se ajustan con una resolución de 3 dígitos y se puede elegir entre una atenuación de 12, 24, 36 ó 48 dB/octava para cada tipo de filtro. El SIM965 acepta señales de entrada entre ±5 V, y tiene ganancia unitaria. Su bajo ruido y baja distorsión armónica, junto con un ancho de banda superior a 1 MHz, lo hacen ideal en aplicaciones analógicas sensibles. Si se necesita amplificación de señal, debe considerarse el Preamplificador SIM910 JFET, o el Preamplificador SIM911 BJT. Se pueden alojar hasta ocho módulos SIM965 en un mainframe SIM900. Las unidades centrales pueden conectarse en cascada, lo que permite un número ilimitado de canales de filtro para aplicaciones complejas. Además, el SIM965 es totalmente programable. Todas las funciones pueden controlarse desde un ordenador a través del mainframe SIM900. El ordenador central admite interfaces RS-232 y GPIB. El circuito de control digital del SIM965 está diseñado con una arquitectura especial de parada de reloj en la que el microcontrolador sólo se enciende cuando se modifican los ajustes. Esto garantiza que ningún ruido digital pueda contaminar las señales analógicas de bajo nivel.
