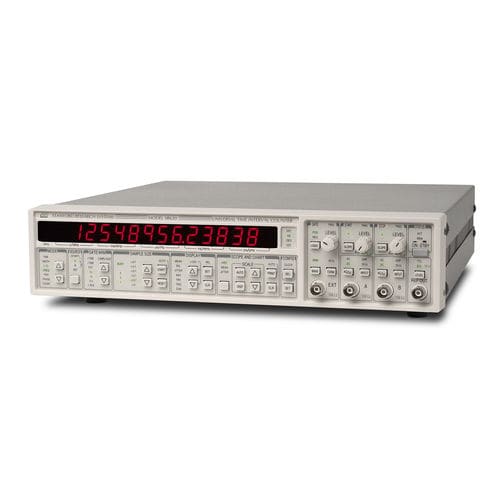

Frecuencímetro digital SR620

en riel DINperiodímetro

El contador de intervalos de tiempo SR620 realiza prácticamente todas las mediciones de tiempo y frecuencia necesarias en un entorno de laboratorio o ATE. La resolución de temporización de disparo único del instrumento y su baja fluctuación lo convierten en el contador preferido para casi cualquier aplicación. Medidas del SR620 El SR620 mide intervalos de tiempo, frecuencia, ancho de pulso, tiempo de subida y bajada, periodo, fase y eventos. Los intervalos de tiempo se miden con una resolución de 25 ps rms, lo que convierte al SR620 en uno de los contadores de mayor resolución disponibles. La frecuencia se mide de 0,001 Hz a 1,3 GHz, y se ofrece una selección de puertas que van de 1 periodo a 500 segundos. El SR620 proporciona hasta 11 dígitos de resolución de frecuencia en un segundo, lo que lo hace adecuado para aplicaciones de medida que van desde el jitter de bucle de enganche de fase a corto plazo hasta la deriva a largo plazo de relojes atómicos. Todos los modos de medición están respaldados por una amplia variedad de opciones flexibles de armado y disparo. Histogramas y gráficos de bandas A diferencia de los contadores convencionales que sólo tienen pantallas numéricas, el SR620 proporciona pantallas gráficas en tiempo real de los resultados de las mediciones. Los datos gráficos están disponibles en tres formatos: un histograma que muestra la distribución de valores dentro de un conjunto de mediciones, un gráfico de bandas de valores medios de mediciones sucesivas o un gráfico de bandas de valores de fluctuación (desviación estándar o varianza Allan) de mediciones sucesivas. Pueden mostrarse hasta 250 puntos de gráfico de bandas, o intervalos de histograma. Tanto los histogramas como los gráficos de bandas pueden visualizarse en cualquier osciloscopio con entrada de eje X (ver imágenes), o pueden trazarse en un trazador compatible con HP-GL o en una impresora matricial.
