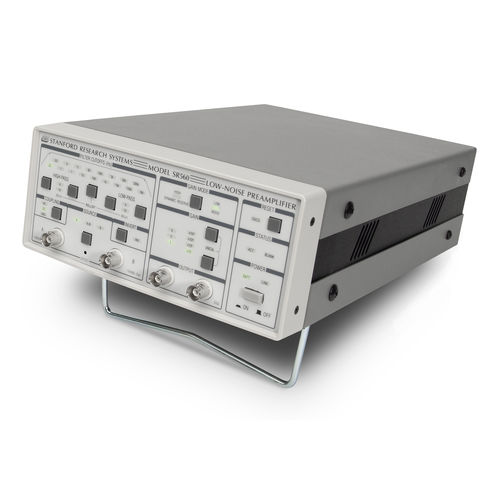

Preamplificador de tensión SR560

diferencialgananciade bajo ruido

El SR560 es un preamplificador de alto rendimiento y bajo ruido ideal para una amplia variedad de aplicaciones, como mediciones a baja temperatura, detección óptica e ingeniería de audio. Entradas El SR560 tiene un extremo frontal diferencial con un ruido de entrada de 4 nV/√Hz y una impedancia de entrada de 100 MΩ. En los gráficos siguientes se muestran los contornos completos de la figura de ruido. Las entradas del SR560 son totalmente flotantes (los blindajes BNC no están conectados a la masa del chasis). Tanto la tierra del amplificador como la tierra del chasis están disponibles en el panel posterior para mayor flexibilidad en la conexión a tierra del instrumento. La anulación del offset de entrada se realiza mediante un potenciómetro en el panel frontal, accesible con un pequeño destornillador. Además de las entradas de señal, una entrada de supresión TTL en el panel trasero permite apagar y encender rápidamente la ganancia del instrumento. Esto es útil para evitar sobrecargas en el frontal. La ganancia se desactiva 5 µs después de que el nivel TTL suba, y se vuelve a activar 10 µs después de que la señal TTL baje. Salidas Dos conectores BNC de salida aislados proporcionan salidas de 600 Ω y 50 Ω. Ambas son capaces de conducir 10 Vpp a sus respectivas cargas. Las dos salidas de alimentación del panel trasero proporcionan hasta 200 mA de ±12 VCC referenciados a la masa del amplificador. Las salidas proporcionan alimentación de CC limpia para su uso como fuente de polarización. Ganancia Las ganancias se pueden seleccionar de 1 a 50.000 en una secuencia 1-2-5. Una función de ganancia ajustable permite especificar la ganancia como un porcentaje de cualquiera de los ajustes de ganancia fija con una resolución del 0,5%. La ganancia se puede asignar selectivamente antes de los filtros para optimizar el rendimiento de ruido, o después de los filtros para reducir la susceptibilidad a las sobrecargas.
