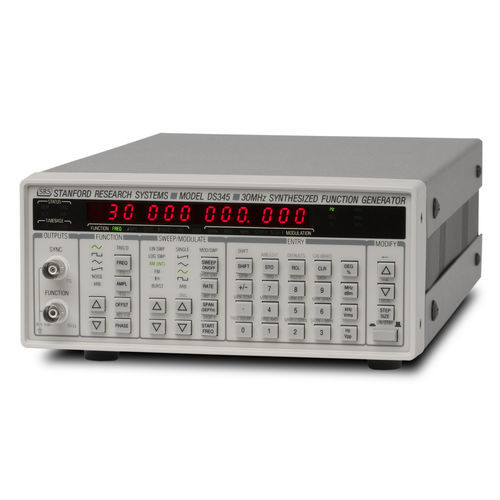

Generador de funciones DS345

con modo de barrido de síntesis directa de frecuencia

El generador de funciones DS345 es un completo generador de funciones sintetizado de 30 MHz que utiliza una innovadora arquitectura de síntesis digital directa (DDS). Genera muchas formas de onda estándar con una excelente resolución de frecuencia (1 µHz), y tiene capacidades de modulación versátiles, incluyendo AM, FM, Burst, PM y barridos de frecuencia. También genera formas de onda arbitrarias con una rápida velocidad de actualización de 40 Msample/s. Funciones y salidas El DS345 genera ondas sinusoidales y cuadradas a frecuencias de hasta 30,2 MHz, y formas de onda triangulares y de rampa de hasta 100 kHz. La resolución de frecuencia para todas las funciones es de 1 µHz. Además de las formas de onda estándar, la unidad también proporciona una fuente de ruido blanco de banda ancha (10 MHz). Tanto la salida de función como una salida TTL SYNC están disponibles a través de conectores BNC flotantes del panel frontal. Ambas salidas tienen impedancias de salida de 50 Ω y pueden flotar hasta ±40 V respecto a tierra. La amplitud de todas las salidas de función es ajustable de 10 mVpp a 10 Vpp con una resolución de 3 dígitos, y puede visualizarse en Vp, Vpp, Vrms o dBm. Además, se pueden seleccionar los niveles de salida estándar TTL y ECL. En el panel posterior hay conectores adicionales de gran utilidad. Una entrada de disparo permite disparar formas de onda arbitrarias, patrones de modulación, barridos y ráfagas, mientras que una salida de disparo TTL permite sincronizar dispositivos externos con barridos y ráfagas. Una salida de barrido genera una rampa de 0 V a 10 V sincronizada con los barridos de frecuencia. Las salidas de marcador de barrido permiten resaltar porciones específicas de un barrido de frecuencia en un osciloscopio.
