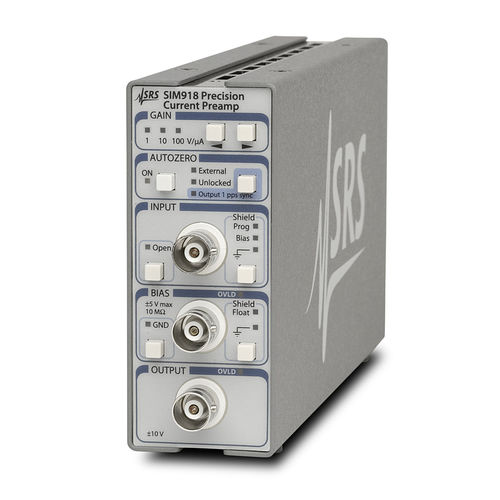

Preamplificador de corriente SIM918

de precisiónelectrónicoancho de banda

El preamplificador de corriente SIM918 es ideal en aplicaciones en las que la tensión de offset de entrada debe mantenerse al mínimo. La diferencia de tensión continua entre las dos entradas (entrada de corriente y tensión de polarización) se mide con precisión cada 2 segundos y se anula. El resultado es un amplificador de corriente con una tensión de offset de entrada inferior a 10 µV. Esta función de autocero puede activarse o desactivarse a distancia o desde el panel frontal, lo que proporciona flexibilidad en aplicaciones sensibles. Como amplificador de corriente, el SIM918 ofrece un ruido de entrada tan bajo como 15 fA/√Hz y una ganancia de corriente ajustable (106 a 108 V/A). El rango de tensión de salida es de ±10 V para todos los ajustes de ganancia. La corriente de polarización de entrada es inferior a 2 pA (CC), y el instrumento tiene hasta 22 kHz de ancho de banda (dependiente de la ganancia). Hay una entrada de tensión de polarización para ajustar el potencial de tierra virtual a una fuente de CC externa. Esta entrada puede oscilar sobre ±5 V. La tensión de polarización puede conectarse internamente a tierra. También se proporciona una conexión de entrada/salida de sincronización autocero. En el modo de autocero interno, este puerto proporciona una salida de un pulso por segundo (pps) sincronizada con el circuito de conmutación interno. En el modo externo, una señal de entrada de 0,9 a 1,1 pps genera la referencia para sincronizar los circuitos. El SIM918 proporciona la máxima flexibilidad para el cableado y la conexión a tierra. La pantalla del BNC de entrada de corriente puede conmutarse entre la masa del chasis, la tensión de polarización o la entrada de programa del panel trasero (que puede dejarse flotante, si se desea). Con la entrada de Programa, el usuario puede suministrar un potencial de excitación a un experimento a través del conductor de blindaje del cable de entrada, mientras que la corriente excitada fluye a través del conductor central hacia la SIM918.
