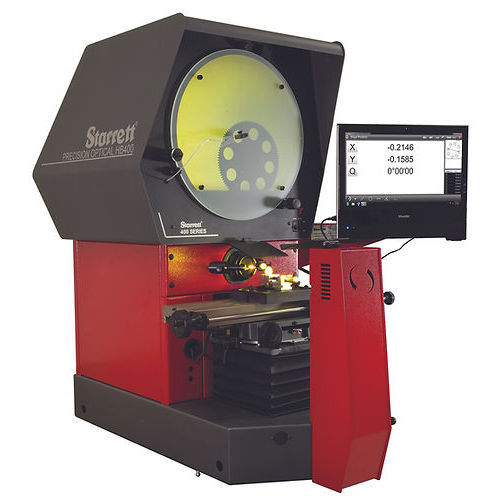

Comparador óptico horizontal HB400

digitalde sobremesa

El comparador óptico HB400 ofrece un rendimiento excepcional con una pantalla de visualización de 400 mm de diámetro, iluminación LED y una capacidad de carga de 50 kg. Disponible con detección de bordes óptica y/o por vídeo que elimina la subjetividad del operario a la hora de localizar los bordes de las piezas que se están midiendo. Un sistema de montaje de objetivos tipo bayoneta acepta una selección de seis objetivos fijos intercambiables, así como los sistemas de cámara de vídeo de aumento telecéntrico fijo OV2 Zoom o TOV2. La platina motorizada, los controles CNC totalmente automáticos y el portalámparas abatible son características opcionales. Este comparador ofrece unas prestaciones que antes sólo estaban disponibles en los modelos de pie. - Platina de trabajo con desplazamiento X-Y de 16" x 6" (400 mm x 150 mm) - Construcción totalmente metálica con placa de herramientas anodizada dura - Sistema de montaje de lentes sencillo tipo bayoneta - Condensador colimador con filtro amarillo/verde y posibilidad de montar otros accesorios - Codificador lineal (escala de vidrio) con resolución de 20μin (0,5μm) en los ejes X e Y - Iluminación LED de perfil y de superficie - Iluminación de superficie por fibra óptica dúplex fija - Transportador digital para la medición precisa de ángulos (resolución de 1') a través de la lectura del eje Q - Disponible con tableta MetLogix™ M1, software de medición M2 o M3 de pantalla táctil y PC, o lector digital de la serie Mx. - Ajuste fino en todos los ejes - Mecanismo de liberación rápida en el eje X Opciones - Seis lentes de aumento fijas intercambiables que incluyen 10x, 20x, 25x, 31,25x, 50x y 100x - Sistema opcional de lentes fijas o intercambiables de 5x disponible por pedido especial - Detección óptica automática de bordes - Detección automática de bordes de vídeo (disponible sólo con cámaras de vídeo OV2 o TOV2 y software M3)
