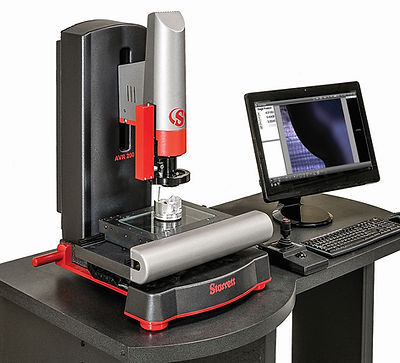

Sistema de medición visión AVR 200

del campo de visión (FOV)de vídeo2D

Los sistemas de metrología óptica automática CNC AVR son ideales para mediciones repetitivas y comparación automática con archivos CAD. Los sistemas están disponibles con lentes telecéntricas intercambiables o lentes de zoom dedicadas para obtener una resolución a nivel de micras y mediciones precisas del campo de visión (FOV). Con un FOV máximo de 24 mm, el AVR 200 puede medir piezas de hasta 200 mm de longitud. La interfaz del operador es el software MetLogix™ M3 que muestra una imagen de vídeo en directo de la pieza además de herramientas de geometría y lecturas digitales. La imagen de la pieza se puede redimensionar utilizando el zoom y las mediciones se pueden tomar simplemente tocando una característica en el monitor de pantalla táctil. Las funciones del software M3 también incluyen mediciones en 3 ejes y construcciones geométricas en 2D (puntos, líneas, ángulos, rectángulos, ranuras, manchas). Los sistemas también son compatibles con sondas táctiles. - Recorrido Z: 200 mm (8") - Posicionamiento X-Y-Z CNC completo o posicionamiento manual motorizado mediante una botonera con joystick y trackball - Software de metrología Metlogix™ M3 - Detección de bordes por vídeo (VED) - Mediciones de campo de visión (FOV) integradas con el movimiento de la platina - Escalas Renishaw para 4μin (0,1μm) de los ejes X,Y y Z (disponibles en determinados modelos) - Cámara de vídeo digital en color - Iluminación LED colimada de la subplatina - Iluminación LED de superficie con luz anular - Base de granito - Óptica de zoom CNC dedicada de 6,5:1 o 12:1 - Lentes intercambiables con montura de bayoneta para zoom manual 6,5-1 - Lentes auxiliares de 0,5x, 1,5x y 2,0x para ópticas de zoom - Kit de sonda de contacto Renishaw - Cambiador de sondas de contacto de 2 ó 4 bahías - Cuadrante de campo oscuro programable Iluminación LED de superficie para ópticas zoom - Opción DXF/FOV para comparación automática con archivos CAD - Estación de trabajo de sistema modular
