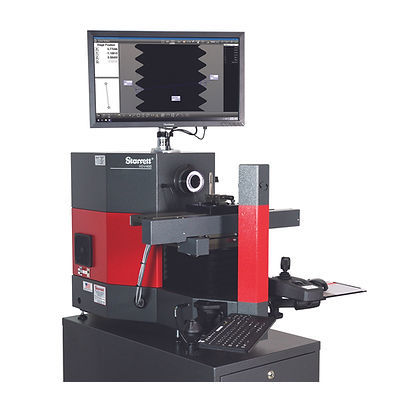

Comparador óptico digital HDV 400

horizontalde sobremesa

Los comparadores de vídeo digital horizontales HDV combinan las mejores características de un comparador óptico horizontal y un sistema de metrología de visión. El HDV está configurado como un comparador horizontal tradicional. La mesa de trabajo es la misma que la de los comparadores Starrett probados en campo. El corazón del sistema HDV se centra en un sistema de montaje de lentes intercambiables de diseño exclusivo patentado acoplado a una cámara de vídeo digital de alta resolución de 5 megapíxeles. El sistema está disponible con una selección de siete objetivos telecéntricos para una resolución a nivel de micras y una distorsión óptica tan baja como el 0,001% para mediciones precisas del campo de visión (FOV). Con el software MetLogix™ M3, se pueden importar archivos CAD DXF y desarrollar superposiciones digitales 2D Go/No-Go directamente a partir de los archivos CAD. La detección de bordes por vídeo (VED) permite la interacción en tiempo real del archivo importado con la imagen de vídeo de la pieza que se está inspeccionando. Se mejora la productividad, la velocidad y la precisión. Los sistemas están disponibles con control manual o CNC. - Construcción de acero y aluminio con placa de herramientas y elevador anodizados duros - Etapa de trabajo de 540 mm x 130 mm (21,3" x 5,1") - Capacidad de carga máxima de 50 kg (110 lb) - 2" (51mm) de recorrido de enfoque - Posicionamiento manual X-Y y de enfoque mediante volantes o CNC con posicionamiento mediante joystick y trackball - Escalas de vidrio Heidenhain para una resolución X e Y de 0,5µm (20µin) - Iluminación LED para iluminación de superficies y perfiles - Cámara de vídeo en color de 5 megapíxeles (2448 x 2058 píxeles) - Visualización del software y de la imagen de la pieza en un monitor táctil en color de 24" (60 cm) (1920 x 1080 píxeles) - 6 objetivos telecéntricos intercambiables para campos de visión de 29 mm a 2,3 mm (patente US 9.360.435 B2) - Óptica de zoom intercambiable de 6,5:1
