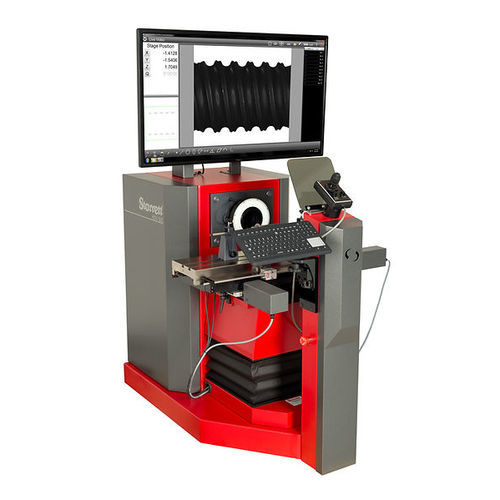

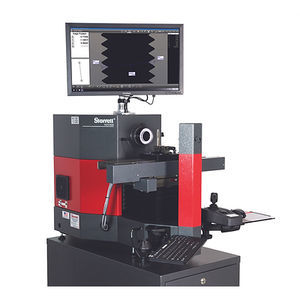

Comparador óptico digital HDV 500

horizontalde pie

El comparador de vídeo digital CNC HDV500 ofrece las mejores características de un gran comparador óptico horizontal de pie y un sistema de metrología óptica. El HDV500 tiene una larga platina X-Y de 500 mm x 200 mm (20" x 8") y está fabricado en acero de alta resistencia. La mesa de trabajo es la misma que la de los populares HF600 y HF750. El corazón del sistema HDV se centra en un sistema de montaje de objetivos intercambiables de diseño exclusivo (pendiente de patente) a una videocámara digital de alta resolución de 5 megapíxeles. El HDV500 está disponible con una selección de tres opciones de lentes telecéntricas para una resolución a nivel de micras y para mediciones precisas del campo de visión (FOV). Con el software MetLogix™ M3 Metrology, se pueden importar archivos CAD DXF y desarrollar superposiciones digitales 2D Go-No-Go directamente a partir de los archivos CAD. La detección de bordes por vídeo (VED) permite la interacción en tiempo real del archivo importado con la imagen de vídeo de la pieza que se está inspeccionando. La productividad, la velocidad y la precisión mejoran. - Construcción de acero con placa de herramientas niquelada - Placa superior de la mesa de trabajo de 21,3" x 5,1" (540 x 130 mm) - Controles CNC - Capacidad de carga máxima de 150 kg (330 lb) - 3" (75mm) de recorrido de enfoque - Ajuste del ángulo de la hélice con escala Vernier de ±15 - Posicionamiento X-Y y de enfoque mediante joystick y trackball - Escalas de vidrio Heidenhain para una resolución X e Y de 20μin (0,5μm) - Iluminación LED para iluminación de superficies y perfiles - Cámara de vídeo digital en blanco y negro de 5 megapíxeles (2448 x 2058 píxeles) - Modelo de pie - Óptica de zoom 6,5:1 intercambiable - 3 objetivos telecéntricos intercambiables para campos de visión que incluyen: 1,4" x 1,1" (34,7 mm x 29 mm), 2,1" x 1,7" (53,8 mm x 45 mm) y 3,0" x 2,5" (76,5 mm x 64 mm). Pendiente de patente.
