Sistema de posicionamiento multieje 782300:150.26XYZ2-3 ejeslineal
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- multieje, XYZ, 2-3 ejes
- Estructura
- lineal, automático, vertical, horizontal, de pórtico, láser, óptico
- Aplicaciones
- para la industria, para inspección de obleas y metrología, para la industria de los semiconductores, para soldaduras, para sala blanca, para fibra óptica, para máquina de corte, de haz óptico, de circuitos impresos, para aplicaciones higiénicas, para impresora 3D, para aplicaciones de laboratorio, para rayos X, para control de calidad, para aplicaciones ópticas, para preparación de muestras
- Otras características
- con servomotor, compacto, de husillo de bolas, de alta resolución, USB, servocontrolado, reglable, sincronizado, para losas de granito, con controlador, rápido, con motor lineal, de precisión, módulos combinados, de gran apertura, para cargas pesadas, para espejo, sobre riel perfilado
- Repetibilidad
1 µm
Máx.: 1 µm
Mín.: 0,7 µm
- Carga
15 kg
(33,07 lb)Máx.: 100 kg
(220,46 lb)Mín.: 1 kg
(2,2 lb)- Carrera
Máx.: 1.000 mm
(39,37 in)Mín.: 200 mm
(7,87 in)- Velocidad
Máx.: 1.500 mm/s
Mín.: 50 mm/s
Descripción

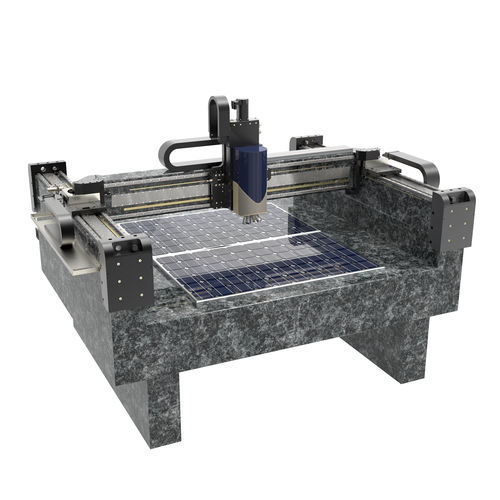

Pórtico XYZ para aplicaciones altamente dinámicas
Personalizable
- Ideal para aplicaciones dinámicas y de alta precisión
- Rango de recorrido muy amplio de 1300 x 800 mm
- Altas aceleraciones y velocidades combinadas con alta precisión
Este pórtico permite movimientos muy dinámicos en un área de 1300 x 800 mm. El cabezal de procesamiento personalizado o el sensor en el eje Z se mueven con rapidez y suavidad sobre los soportes en el granito. Las guías de carril perfiladas están montadas directamente sobre el granito para proporcionar unas características de desplazamiento óptimas para obtener resultados submicrónicos tremendamente repetibles.
Especificaciones
- Carrera: 800 x 1300 x 200 mm
- Repetibilidad: 1 - 0,7 µm
- Velocidad: 500 - 1000 mm (XY) / 50 - 100 (Z)
- Carga máx. Carga: 150 N (Z)
- Accionamiento: Motor lineal, raíl perfilado (XY) / husillo de bolas, servo AC (Z)
- Retroalimentación: escala lineal
- Controlador de movimiento: Serie FMC, ACS, integración PLC
Opciones personalizadas:
- Adaptación al proceso, portamuestras, cabezal / sensor
- Versiones para sala blanca ISO 14644-1 (hasta clase 1 bajo pedido)
- Bastidor, aislamiento de vibraciones, envolvente, concepto de seguridad
- Ampliación de grados de libertad para movimientos XYZ-Rx-Ry-Rz
- Búsqueda de soluciones individuales con diseño 3D para la tarea de posicionamiento
---
