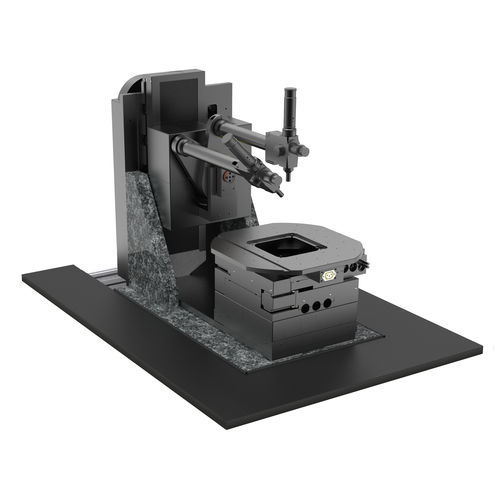

Sistema de posicionamiento multieje 782335:009.26

8 ejeslinealautomático

sistema de posicionamiento de 8 ejes / goniómetro Personalizable - Inspección automatizada de 8 ejes desde diferentes ángulos - Sistema de rotación coaxial que hace pivotar cámaras / sensores / iluminación alrededor de un punto central común - Ideal para la inspección de pantallas Este sistema de posicionamiento de 8 ejes permite analizar e inspeccionar diferentes geometrías de muestras y otras piezas. Ambas cámaras / sensores pueden inclinarse sobre la muestra y ajustarse en altura. Además, el portamuestras puede inclinarse en paralelo a la superficie de medición para compensar las diferencias entre muestras individuales. El posicionamiento XY Rz permite evaluar la muestra desde cualquier ángulo en el patrón de radiación espacial mediante la cámara personalizada. Especificaciones - Recorrido 3° x 3° x 365° x 365 mm x 100 mm x 100 mm x 230 mm x 45° x 45° - Repetibilidad: 0,005 - 0,007° / 2 - 4,4 µm - Velocidad: 10 - 60 mm/s - Carga máx: 50 - 250 N - Accionamiento: manual, correa (Rxj, Ryj) / motor paso a paso, husillo de bolas (XYZ) / motor paso a paso, correa (Ry1, Ry2) - Controlador de movimiento: FMC400/450, ACS, integración PLC. Opciones personalizadas: - Adaptación al proceso, portamuestras, cabezal / sensor - Versiones para sala blanca ISO 14644-1 (hasta clase 1 bajo pedido) - Bastidor, aislamiento de vibraciones, cerramiento, concepto de seguridad - Conexiones para cubiertas de cintas de aspiración y circulación - Ampliación de grados de libertad para movimientos XYZ-Rx-Ry-Rz - Búsqueda de soluciones individuales con diseño 3D para la tarea de posicionamiento
