Sistema de posicionamiento XYZ 782350:001.26

linealcon motor DCcon motor lineal

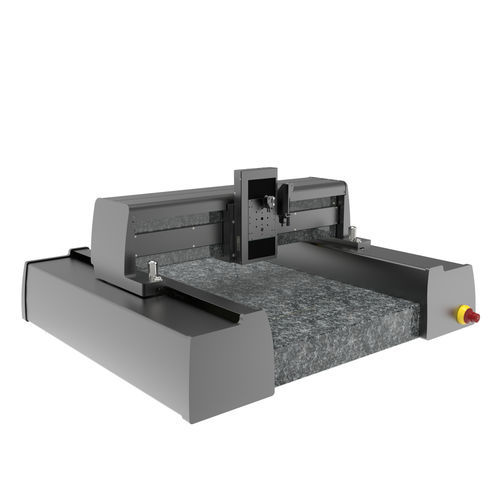

Pórtico universal XYZ Personalizable - Ideal para tareas polivalentes de alta precisión con movimientos por encima de la cabeza - Márgenes de recorrido muy amplios de 600 x 600 x 100 mm - Resultados fiables y constantes gracias al posicionamiento de alta precisión con una repetibilidad de hasta 0,5 µm - Aceleración de los tiempos de paso de muestras pequeñas con hasta 2 m/s2, especialmente cuando se requieren frecuentes fases de arranque y parada - Bajo mantenimiento y funcionamiento flexible 24/7 con cojinete neumático bajo parámetros variables El cabezal de procesamiento personalizado o el sensor en el eje Z se mueven extremadamente rápido sobre los portamuestras. Gracias a las grandes distancias de desplazamiento de hasta 600 mm, se pueden procesar o inspeccionar grandes cantidades. Gracias al diseño de pórtico, la integración en líneas de ciclo y la alineación de varios de estos pórticos puede realizarse fácilmente. Datos técnicos: - Carrera: 600 x 600 x 100 mm - Eje Z para cabezales de proceso de hasta 2 kg - Repetibilidad: 0,5 - ± 2 µm - Velocidad: 100 - 200 mm (XY) / 25 - 50 mm (Z) - Carga máx: 20 N (Z) - Accionamiento: motor lineal (sin hierro), cojinete neumático (XY) | Husillo de bolas, motor DC, rodillo cruzado (Z) - Retroalimentación: escala lineal - Controlador de movimiento: FMC-250/280, FMC-400/450, ACS, integración PLC Opciones personalizadas: - Diseño de sistema apilable - Adaptación de recorridos, combinación de longitudes hasta 1 m, cableado y sistema de control - Placa base de granito o aluminio - Configuración especial para biotecnología, tecnología médica, farmacia, semiconductores - Personalización para muestras sintéticas, biológicas o vivas - Versiones para sala blanca ISO 14644-1 clase 6 (hasta clase 1 bajo pedido) - Uso inmediato con controlador preconfigurado incl. software de ejemplo
