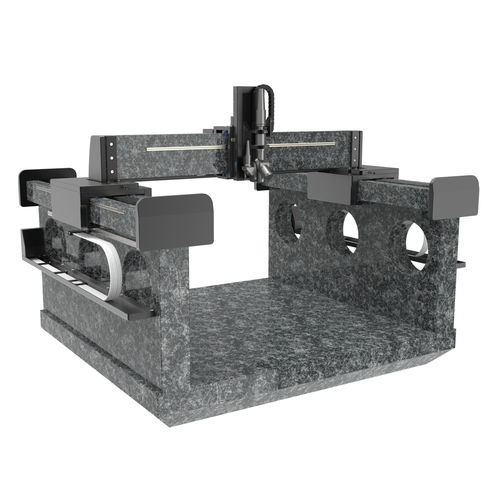

Sistema de posicionamiento XYZ 782350:003.26

linealde husillo de bolascon motor DC

Pórtico XYZ para inspección Personalizable - Ideal para la inspección de alta precisión de piezas grandes de hasta 450 x 1000 x 1000 mm - Resoluciones en el rango nanométrico gracias a una rigidez excepcionalmente alta - Adaptación individual al microscopio, cámara o sensor específico del cliente - Extraordinario alto rendimiento a velocidades de hasta 2420 mm/s - Bajo mantenimiento y funcionamiento flexible 24/7 con cojinete neumático bajo parámetros variables Este sistema de posicionamiento XYZ es adecuado para la medición de alta precisión de muestras grandes y altas de más de 450 x 1000 x 1000 mm. Se instala a nivel del suelo para permitir la carga con carretillas elevadoras. Se puede acoplar un microscopio, cámara o sensor personalizado al eje Z para medir la muestra con un movimiento XYZ por encima de la cabeza. Esto permite obtener imágenes de alta resolución en el rango nanométrico, así como numerosas funciones de medición para imágenes 2D y 3D. Especificaciones: - Carrera: 700 x 700 x 700 x 200 mm - Etapa Z para cabezales de proceso de hasta 15 kg - Repetibilidad: 0,3 - ± 0,4 µm - Velocidad: 1210 - 2420 mm (XY) / 30 - 60 mm (Z) - Carga máx: 100 N (X) / 500 N (Y) / 150 N (Z) - Accionamiento: motor lineal (sin hierro), cojinete neumático (XY) | husillo de bolas, motor DC, rodamientos de rodillos cruzados (Z) - Retroalimentación: escala lineal - Controlador de movimiento: FMC-250/280, FMC-400/450, ACS, integración PLC Opciones personalizadas: - Adaptación de recorridos, combinación de longitudes, cableado y movimiento - Personalización e integración en la aplicación global específica del cliente - Control listo para usar con controlador preconfigurado incl. software de muestra
