Sistema de posicionamiento XYZ 782300:150.26

linealcon motor linealcon servomotor

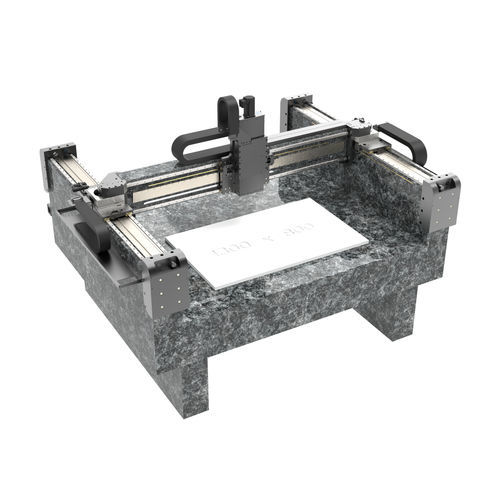

Pórtico XYZ para aplicaciones láser altamente dinámicas Personalizable - Ideal para aplicaciones de alta precisión y dinámicas, por ejemplo, unión por láser, microaplicaciones láser en tecnología médica - Márgenes de recorrido muy amplios de 800 x 1300 x 200 mm - Calidad fiable y constante gracias al posicionamiento de alta precisión con una repetibilidad de hasta 0,8 µm - Los motores lineales integrados garantizan altas aceleraciones y velocidades con alta precisión simultánea Este pórtico permite movimientos altamente dinámicos en un área de 1300 x 800 mm. El cabezal de procesamiento personalizado o el sensor en el eje Z se mueven de forma rápida y continua sobre los soportes en el granito. Las guías de carril perfiladas están montadas directamente sobre el granito para proporcionar unas características de funcionamiento óptimas para obtener resultados submicrónicos enormemente repetibles. El diseño del pórtico hace posible fácilmente la integración en líneas de ciclo y la alineación de múltiples pórticos de este tipo. Especificaciones: - Sistema estándar: LA250 - (XY) / PLT165 (Z) - Carrera: 800 x 1300 x 200 mm - Repetibilidad: 0,7 - ±1 µm - Velocidad: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - Carga máx: 150 N (Z) - Accionamiento: motor lineal (núcleo de hierro), raíl perfilado (XY) | husillo de bolas, AC-Servo (Z) - Retroalimentación: escala lineal - Controlador de movimiento: FMC-250/280, FMC-400/450, ACS, integración PLC Opciones personalizadas: - Diseño de sistema apilable - Adaptación de recorridos, combinación de longitudes, cableado y control de movimiento - Placa base de granito o aluminio - Configuración especial para biotecnología, tecnología médica, productos farmacéuticos, semiconductores - Versiones para sala blanca ISO 14644-1 (hasta clase 1 bajo pedido) - Uso inmediato con controlador de movimiento preconfigurado incl. software de ejemplo
