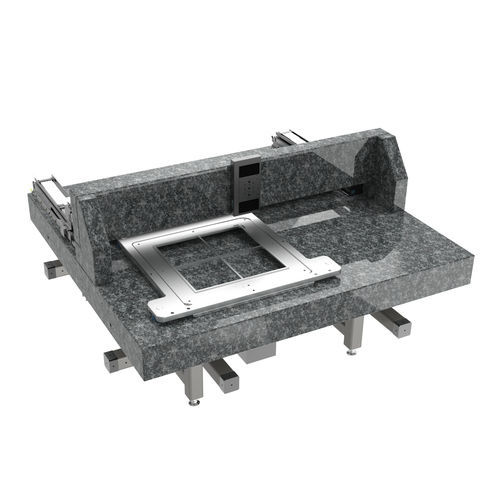

Sistema de posicionamiento 4 ejes 782300:183.26

XYZlinealcon motor DC

Pórtico de 4 ejes XY-2Z con apertura Personalizable - Ideal para mediciones de altura diferencial puntual en movimiento continuo - Posicionadores con sensor Z de doble cara para la apertura de 70 x 100 mm - Diseño con amortiguación de vibraciones y excelentes valores de procesamiento para una repetibilidad de hasta 1µm - Reducción de las emisiones debidas a los portamuestras neumáticos - Vida útil excepcional y funcionamiento 24/7 sin mantenimiento Este sistema de posicionamiento de pórtico XYZ permite procesos de inspección bilaterales de alta precisión con 2 sensores / microscopios personalizados cada uno para diferentes aplicaciones de metrología. El primer eje Z está situado en el travesaño fijo, el segundo sensor / microscopio está montado en el eje Z por debajo de la apertura. El portamuestras neumático desplaza la muestra en dirección XY hasta la abertura con los dos sensores en los ejes Z, cada uno de los cuales puede ajustarse en altura de 100 mm. Especificaciones técnicas: - Sistema estándar: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Carrera: 600 x 600 x 100 x 100 mm - Repetibilidad: 0,2 - ±2 µm - Velocidad: 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Carga máx: 150 N (Z) - Accionamiento: motor lineal (núcleo de hierro), raíl perfilado (XY) | husillo de bolas, motor DC, rodillo cruzado (Z) - Retroalimentación: escala lineal - Controlador de movimiento: ACS, integración PLC Opciones personalizadas: - Adaptación de rangos de recorrido, soportes y combinaciones de longitudes - Caja de seguridad y diferentes placas base - Superficies limpiables y resistentes a productos químicos - Versiones ISO 14644-1 (hasta clase 1 bajo pedido) - Desarrollo de soluciones individuales con diseño en 3D para la tarea de posicionamiento - Apertura: 70 x 100 mm - Longitud x anchura x altura: 1850 x 1920 x 1150 mm
