Sistema de posicionamiento XYZ 782481:001.26

linealpara inspección de obleas y metrologíade husillo de bolas

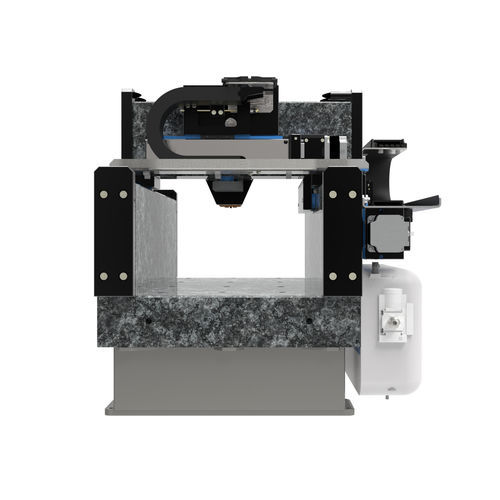

Pórtico AFM XYZ para inspección de obleas, microscopía Personalizable - Ideal para mediciones muy rígidas y precisas sin influencia de vibraciones - Alto rendimiento gracias a recorridos de 150 x 275 x 50 mm, ampliables a 550 x 1550 x 50 mm - Estabilidad extrema en parada de 5 nm y mejor - Vida útil extraordinariamente larga gracias al uso de cojinetes neumáticos sin desgaste Este pórtico XYZ de gran rigidez está especialmente diseñado para el examen de alta precisión con microscopía de fuerza atómica (AFM) de muestras de vidrio especialmente grandes. Sobre la plataforma de muestras en forma de U se encuentra un voladizo móvil en Z para el AFM personalizado. Especificaciones: - Sistema estándar: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Carrera: 600 x 600 x 100 x 100 mm - Repetibilidad: 0,2 - ±2 µm - Velocidad: 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Carga máx: 150 N (Z) - Accionamiento: motor lineal (núcleo de hierro), raíl perfilado (XY) | husillo de bolas, motor DC, rodillo cruzado (Z) - Retroalimentación: escala lineal - Controlador de movimiento: ACS, integración PLC Opcionalmente adaptable: Nanosurf proporciona sistemas AFM compactos, ensamblables y personalizados.
