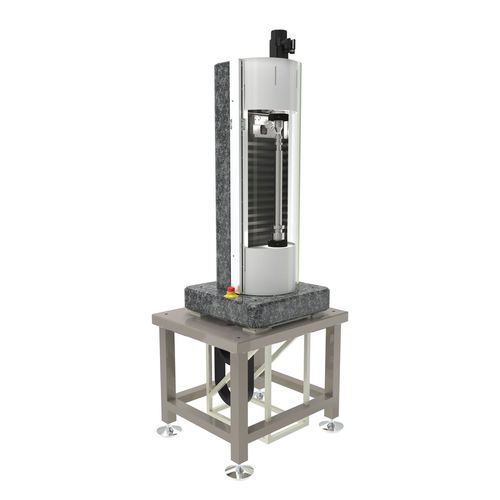

Calibre de medición universal 782492:001.26

Medidor circular para concentricidad, circularidad y cilindricidad | campo de medición: longitud máx. 400 mm / Ø 35 mm Medición universal de la circularidad de objetos cilíndricos La fuerza ejercida por la gravedad es perturbadora durante la medición de la cilindricidad de objetos largos. Por este motivo, el objeto medido se sujeta entre las punteras. Para minimizar la excentricidad, se han rectificado los conos de las punteras en el conjunto completo durante el movimiento. El movimiento vertical se realiza mediante una platina formada por guías lineales montadas directamente sobre una base de granito. Para el movimiento vertical se utiliza un husillo de bolas. Banco de pruebas universal para longitudes de hasta 400 mm y Ø 35 mm Ideal para pruebas universales de concentricidad, circularidad y cilindricidad de ejes de muestra con sensor óptico de distancia Clase de precisión < 1 µm Alineación de alta precisión del eje / eje lineal Sincronización de los dos accionamientos Opciones: Recorridos extensibles Adaptación al proceso: portamuestras, ampliación de ejes X/Y adicionales (motorizados) Desacoplamiento de vibraciones adaptado Concepto y tecnología de seguridad (parada de emergencia, interruptor de puerta, rejilla fotoeléctrica, escáner láser, STO, SLS) Diseño individual con bastidor, caja o integración en el proceso Desarrollo personalizado con prototipos, producción en serie
