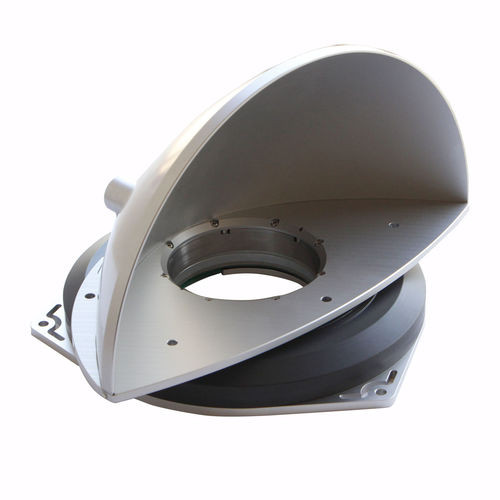

Platina de posicionamiento rotativa 782499:002.26

de precisión

Etapa rotativa DT232 para sistema de radar - Montajes de precisión Solución a medida con platina giratoria Steinmeyer Mechatronik desarrolló un sistema para realizar un dispositivo de supervisión con un sensor de radar. En estrecho diálogo con el usuario, se creó una solución de costes optimizados con la platina giratoria DT232 que no habría sido posible simplemente combinando componentes disponibles en el mercado. Optimización de costes mediante montajes especiales Para la tarea, era necesaria una platina giratoria plana de funcionamiento continuo con gran apertura. Se utilizó un accionamiento directo para garantizar un funcionamiento continuo a largo plazo. No se disponía de motores con este diseño. Por razones de coste, no se utilizaron rodamientos de sección fina ni sistemas de medición de ángulos. En su lugar, el motor y el sistema de medición de ángulos se han integrado en un conjunto de placas de circuito impreso personalizado para realizar la funcionalidad deseada en el rango de costes dado. Controlador opcional externo o integrado en la carcasa La disposición de los imanes necesaria está integrada en la etapa giratoria. Como rodamientos se utilizan cojinetes de alambre con un concepto de relubricación desarrollado para este fin. La carcasa dispone de estructuras sólidas que permiten montar el sistema en superficies irregulares. Dependiendo de la aplicación, el sistema puede configurarse con controladores externos o integrados.
