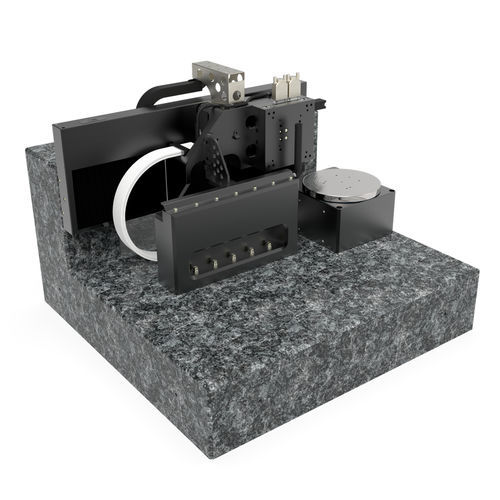

Sistema de posicionamiento multieje 782300:120.26

linealrotativohorizontal

Sistema XZ-Phi | Motor lineal X, husillo de bolas | Motor DC Z, rodillo transversal | Motor torque Phi Sistema de medición de alta precisión con eje lineal y etapas giratorias Este sistema de posicionamiento multieje X-Z-Phi se compone de ejes estándar de alta precisión y durabilidad (PMT160-300-EDLM, MT130-50-DC, DT170-TM), que pueden combinarse idealmente para una configuración de medición de alta precisión. Para los movimientos horizontales, el PMT160-300-EDLM permite los tamaños de paso más pequeños en el rango submicrométrico, además de altas velocidades de posicionamiento. Para aprovechar toda la precisión de la escala lineal, ésta se encuentra alineada con la distancia a medir (principio del comparador de Abbé). La escala se sitúa separada de la mesa radialmente delante de la mesa giratoria a la altura de la pieza a medir. Metrología altamente precisa y fiable - Ideal para configurar sus sistemas de metrología de alta precisión - Resoluciones del sistema de medición en el rango submicrométrico de hasta 0,1 µm / 0,0001° - Repetibilidad de alta precisión de hasta 0,3 µm - Movimientos de rotación muy finos de hasta 0,001° - Bajo mantenimiento con una vida útil extremadamente larga Flexibilidad de configuración: - Diferentes variantes de motor: Motor de corriente continua, motor paso a paso, motor lineal y nanomotor - Uso inmediato con el controlador preconfigurado, incluido el software de ejemplo - Versiones para sala blanca ISO 14644-1
