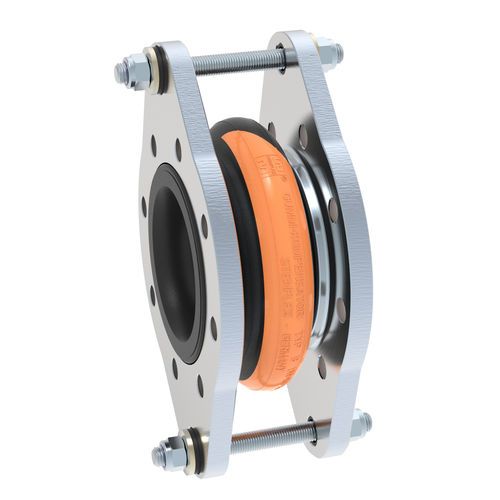

Compensador de dilatación de caucho B-2

redondocon bridaaxial

Construcción: Fuelle de goma con sistema de arriostramiento provisto de movilidad lateral y bridas. Absorción de movimientos: Son posibles desplazamientos laterales del compensador. El arriostramiento absorbe las fuerzas de reacción axiales y descarga los puntos fijos de la tubería. Para absorber grandes movimientos se utilizan compensadores laterales con dos fuelles de goma y tubo intermedio. Puntos fijos: Sólo son necesarios puntos fijos ligeros para absorber las fuerzas laterales de desplazamiento y de fricción. Los compensadores laterales con tirantes limitadores de tracción no están indicados para movimientos axiales. En el caso de tener movimientos axiales, los tirantes limitadores no podrán absorber la fuerza compresiva trasladándose a los puntos fijos de la tubería.
