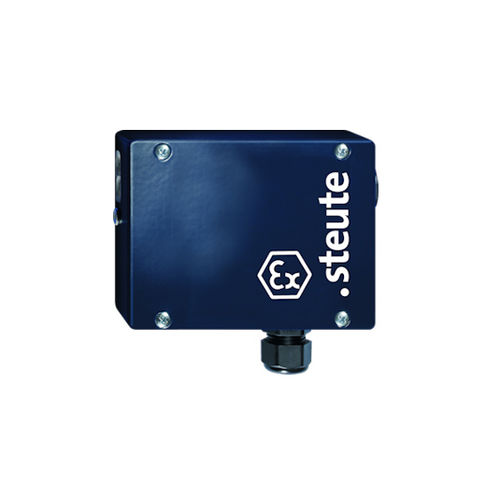

Dispositivo de cierre por solenoide antideflagrante Ex AZP 415

• Zona Ex 1 y 21 • Principio de corriente de reposo • desbloqueo mediante cilindro neumático • Abertura sencilla de las puertas tensadas mediante sistema de palanca articulada • Elevada fuerza de cierre 3500 N • Enclavamiento de bola • Espacio de conexión • Versión especial solo para zona de polvo Ex 22 suministrable • Atención: ¡Indicar en el pedido las aprobaciones internacionales necesarias! Normas aplicadas EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1 Carcasa fundición a presión de aluminio, barnizado Tapa aluminio, barnizado Accionador metal cincado Tipo de interruptor tipo 2 Nivel de codificación baja codificación Momento de torsión tornillos de la tapa: 0,5 ... 0,6 Nm elementos de conmutación M3 bornes de tornillo: mín. 0,6 Nm Grado de protección IP67 (IEC/EN 60529) B10d (10 % carga nominal) 2 millones TM máx. 20 años Elemento de conmutación 2 x Ex 95 Material de contacto Plata Sistema de conmutación conmutación lenta, contacto ruptor de apertura forzada A Elementos de conmutación 1 contacto NC/1 contacto NA + 1 contacto NC/1 contacto NA Conexión bornes de tornillo Sección de conexión mín. 0,2 mm² (AWG 24), máx. 1,5 mm² (AWG 16) Entrada de línea 2 x M20 x 1,5 (incl. 1 racor atornillado para cables) Alcance de sujeción 7 … 12 mm Resistencia a sobretensión de diseño Uimp 4 kV Tensión nominal de aislamiento Ui 250 V Corriente térmica convencional Ithe 6 A Corriente/Tensión nominal operativa Ie/Ue 6 A/250 VAC; 0,25 A/230 VDC Categoría de utilización AC-15 Protección contra cortocircuitos fusible gG/gN 6 A Desbloqueo Pneumatic cylinder, max. 3 - 7 bar permitted; tube Ø 4 mm
