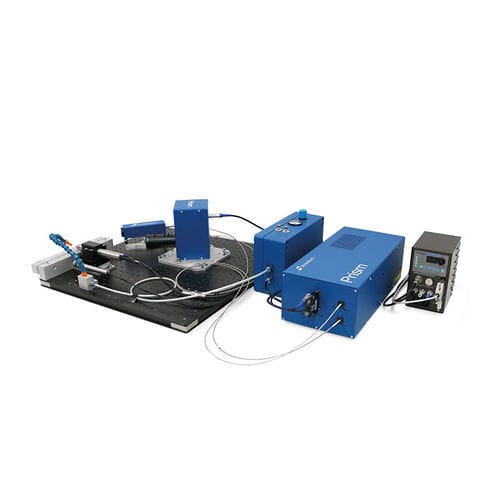

Sistema de medición óptico Prism

por láserautomáticode pieza

Prism es un sistema avanzado de perforación de agujeros para la medición de tensiones residuales. Prism utiliza la interferometría electrónica de patrón de manchas (ESPI) para determinar los desplazamientos de la superficie y calcular las tensiones. Al igual que los sistemas convencionales de taladrado con bandas extensométricas, Prism mide los cambios en la superficie de la pieza causados por el taladrado y determina las tensiones residuales existentes previamente. Sin embargo, se evita la aplicación de las bandas extensométricas, que suele requerir mucho tiempo, y se analiza una amplia zona alrededor del orificio, y no las medias de unas pocas zonas. El prisma mide la distorsión de la superficie mediante interferometría electrónica de patrón de manchas (ESPI). Sólo se requiere una mínima preparación de la muestra. El sistema Prism mide la distorsión de la superficie de forma óptica utilizando luz láser que se refleja de forma difusa en la superficie de la muestra. El software de Prism gestiona la medición, recoge los datos y analiza los resultados y la calidad de los datos. Principales ventajas - Mínima preparación: superficie de medición limpia con baja reflectividad (puede estar pintada con spray). - Sin contacto: sólo requiere una trayectoria visual directa hacia la pieza; no es necesario aplicar bandas extensométricas. - Rápido: amplio perfil de profundidad en ½ hora. - Fácil de usar: software basado en Windows de fácil manejo. - Fácil: medición automática controlada por ordenador. - Materiales: incluye materiales difíciles para la DRX como el titanio y los plásticos; limitado principalmente por la capacidad de realizar agujeros de buena calidad.
