Rectificadora para piezas de gran tamaño S41
cilíndrica exterioruniversalCNC

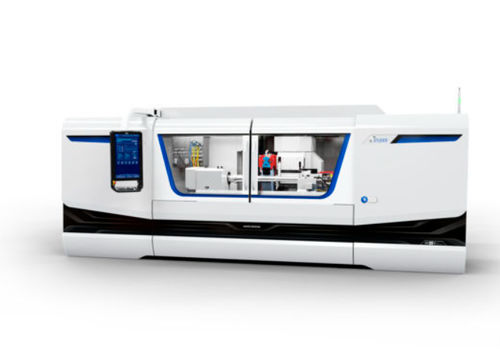

Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 2
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 3
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 4
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 5
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 6
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 7
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 8
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 9
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 10
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 11
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 12
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 13
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 14
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 15
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 16
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 17
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 18
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 19
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 20
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 21
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 22
Rectificadora para piezas de gran tamaño - S41 - STUDER - cilíndrica exterior / universal / CNC - imagen - 23
Añadir a mis favoritos
Añadir al comparador


Características

Tipos
cilíndrica exterior
Aplicaciones
para piezas de gran tamaño
Estructura
universal
Tipo de control
CNC
Número de ejes
3 ejes
Otras características
de accionamiento directo
Otras características
de alta precisión, de alta productividad
Velocidad del husillo

4.500 rpm
(28.274 rad.min-1)

Potencia

15 kW
(20,39 hp)

Distancia entre ejes

1.000 mm, 1.600 mm
(39 in, 63 in)

Carrera X

350 mm
(13,78 in)

Carrera Y

100 mm
(3,94 in)

Descripción

La S41 es una rectificadora cilíndrica universal CNC para piezas grandes. Tiene distancias entre centros de 1000 mm (40") / 1600 mm (63") y alturas entre centros de 225 mm (8,8") / 275 mm (10,8"). Puede mecanizar piezas con un peso máximo de 250 kg. La S41 es una rectificadora cilíndrica universal CNC de última generación. Presenta numerosas características técnicas, como el revolucionario sistema de guías StuderGuide®, accionamientos de ejes de alta precisión con motores lineales, accionamiento directo extremadamente rápido del eje B, una selección aún mayor de variantes de cabezales de muela, etc. Hardware: Sistema de guías StuderGuide® con accionamiento lineal Cabezal de torreta con accionamiento directo y resolución de 0,00005 Mecanizado completo con hasta cuatro muelas Eje C para el cabezal de trabajo para el rectificado de formas y roscas Recinto completo con dos puertas correderas Base de máquina de fundición mineral Granitan® S103 Software: Manejo y programación muy sencillos gracias a StuderWIN Software de programación StuderGRIND para la creación de programas de rectificado y reavivado directamente en el control de la máquina o en un PC externo Tiempos de ajuste y reajuste reducidos gracias a STUDER Quick-Set Interfaces estandarizadas para el cargador y los dispositivos periféricos Estación de programación externa con todas las opciones de software de la máquina en programación StuderWIN

---
